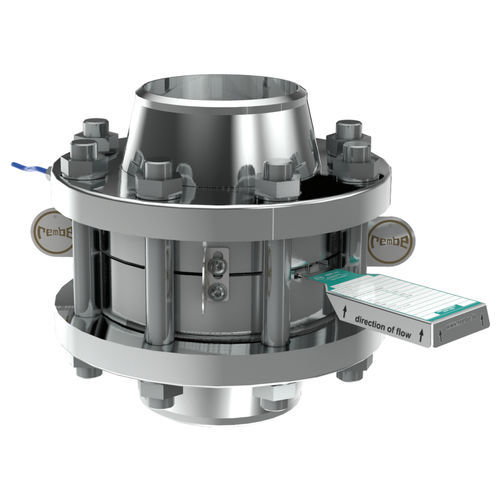

破裂板ホルダー

金属製精密

2枚のラプチャーディスクを組み合わせて使用することで、1枚のディスクが破壊された後も、2枚目の（閉じた）ディスクによってプロセスが保護されるため、プロセスを安全に継続することができます。このため、毒性または腐食性の媒体を使用したり、背圧が変化したり高くなったりする生産プロセスは、直列に設置された2枚のラプチャーディスクによって保護されることがよくあります。ラプチャーディスクは、個別に取り付けることもできますが、ダブルディスクアッセンブリーのラプチャーディスクホルダーに取り付けることもできます。これにより、例えば3セクションラプチャーディスクと逆作用ラプチャーディスクなど、異なるタイプのラプチャーディスクを組み合わせて使用することも可能になります。同様に、2枚のラプチャーディスクを異なる圧力で反応するように設計することもできます。2枚のラプチャーディスクの間の空間は、背圧がかからないように監視され、プライマリー・ラプチャーディスクの腐食による漏れは直ちに特定されます。 2枚のディスクの応答圧力は運転条件によって異なります。ダブルディスクアセンブリは、DINまたはANSI規格に準拠した溶接ネックフランジ間にインサートユニットとして取り付けられます。取り付けの際には、流れ方向を確認する必要があります。 利点 - 例えば、腐食性、汚染性、または毒性の高い媒体が使用されるような極端な条件にさらされるプロセス/工場で、直列に接続されたバーストディスクの保護が強化されます。 - 配管に設置する前にバーストディスクと組み立てることができるよう、組立前のネジが付属しています。 - ユーザーフレンドリー: 類似の設計のように、時間のかかる事前組立は不要です。
