集積回路ロータリエンコーダ AM256 絶対磁気非接触式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 絶対
- 技術
- 磁気
- 機械的特性
- 非接触式
- 出力シグナル
- 正弦波
- 用途
- 厳しい環境用
- その他の特徴
- 高速, 集積回路
詳細

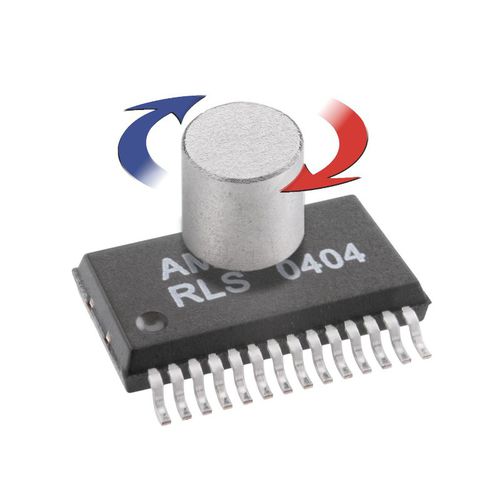

チップが、チップの上に配置された永久磁石の角度を検知します。この永久磁石は円筒形で、径方向に分極しています。
AM256 はホールセンサーテクノロジーを用いて、シリコン表面の磁束密度分布を検出します。ホールセンサーはチップ中央部周辺に円状に配置されており、磁界分布を電圧で示します。
機能
分解能 8bit のアブソリュートエンコーダ
最高 60,000rev/min で動作可能
供給電源 5V
平均 13mA の低電力消費
広い動作温度範囲 (-40℃～125℃)
SMD パッケージ SSOP28
メリット
測定範囲 360°以上の非接触式角度位置決め用エンコーダ
磁気感知方式で過酷な環境に最適
完全な SoC (システムオンチップ) ソリューション
出荷時にリニアリティ最適化済み
