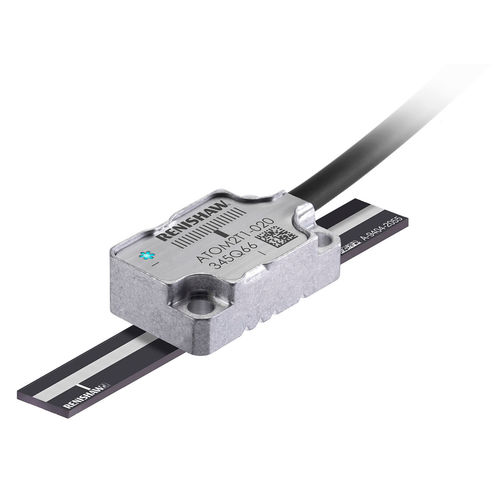

インクリメンタルリニアエンコ—ダ ATOM™ RCLC
光学式非接触式アナログ

インクリメンタルリニアエンコ—ダ
インクリメンタルリニアエンコ—ダ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
インクリメンタル
技術
光学式
機械的特性
非接触式
出力シグナル
アナログ, デジタル出力
長さ

最大: 130 mm
(5.118 in)

最少: 18 mm
(0.709 in)

分解能

最大: 10,000 nm

最少: 1 nm

詳細

ATOM とは ATOM は、直線と回転のいずれにも対応するレニショーの超小型非接触光学式インクリメンタルエンコーダシステムです。革新的な設計が施されており、小型なパッケージで、汚れに対する優れた耐性、信号安定性、信頼性を実現しています。これらの特徴を兼ね備えているのは市場でも唯一で、超小型エンコーダの性能と信頼性の高い優位性を象徴しています。 ATOM には高屈曲ケーブルタイプと FPC(フレキシブルプリント基板)タイプがあり、20µm または 40µm ピッチのスケールと使用します。 標準の Ri インターフェース、高性能な Ti インターフェース、コンパクトかつオープンな ACi インターフェースなどをラインナップしています。 RCLC スケールとは RCLC はガラススケールで、20µm または 40µm ピッチのインクリメンタル目盛りが刻まれています。最大長は 130mm です。RCLC は測定精度±3µm で、スケールの中央と軸末端に 1 個ずつリファレンスマークを実装しています。リファレンスマークは、スケールに対するリードヘッドの向きで選択します。 RCLC は両面テープで機材に固定します。両面テープは、機材に影響されない熱膨張率を維持できるように製造されています。
