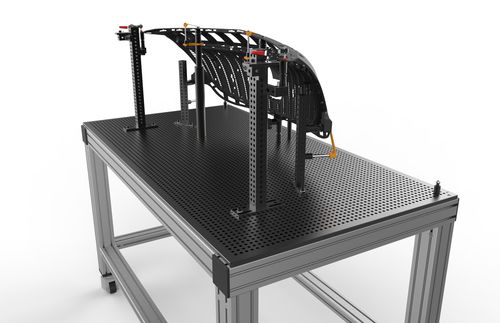

測定台

ポータブルCMM、白色光、レーザーシステムに対応したメトロロジーテーブルは、ワークショップや計測検査エリアを自由に移動することができます。 メトロロジーフィクスチャーテーブル 当社の計測テーブルのトップは、鋳造アルミニウムプレートを使用して作成されており、大型で重量のある部品にも耐えられる剛性の高いアルミニウム押出成形の脚部で支えられています。計測用治具テーブルは、あらゆる業界での使用に適していますが、特に自動車のボディパーツを検査するユーザーにとって有益です。 このテーブルはモジュラー構造になっており、ポータブルCMMを取り付けるための柔軟性が無限にあります。また、フィクスチャープレートは、光学検査の際の反射を最小限に抑えるために、黒アルマイト仕上げにすることも可能です。 安定性。 すべてのフィクスチャープレートは、取り付け穴でメトロロジーテーブルのフレームに固定されており、テーブルの安定性と剛性を高めています。これにより、天板がたわんだり歪んだりすることなく、重い部品をテーブルに取り付けることができます。 可搬性。 各テーブルにはキャスターが装備されています。また、測定エリア内での移動を容易にするために、セルフレベリング機能付きの足を指定することもできます。 柔軟性。 大型で重量のある部品を検査する場合は、M8シリーズのプレートを15mmと30mmのネジ間隔でご用意しており、このような要件に最適です。また、M6シリーズでは、12.5mmと25mmのネジ間隔のプレートが用意されており、柔軟性と部品配置の選択肢が広がります。 繰り返し精度 フィクスチャープレートは精密に研磨され、ハードコートアルマイト処理されているため、傷がつきにくく、耐久性に優れています。すべてのプレートには英数字のラベリングが標準で施されており、各フィクスチャーのセットアップを正確に記録することができます。
