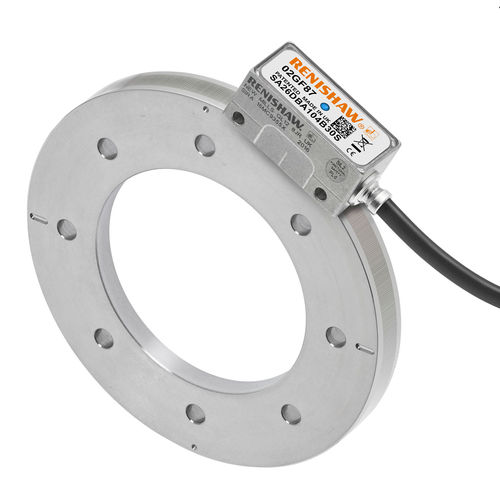

絶対ロータリエンコーダ RESOLUTE™ FS REXA30

光学式非接触式DRIVE-CLiQ

RESOLUTE FS（Functional Safety：機能上の安全性）は、汚れに対する高い耐性を備え、優れた仕様で位置決めフィードバックの新天地を開く、真のアブソリュートファインピッチ光学式エンコーダシステムです。7,500rev/min で 29bit の分解能を実現した世界初のアブソリュートエンコーダです。周期誤差とジッタが非常に低いため、同等クラスの他のエンコーダよりもはるかに優れたロータリーエンコーダシステムを実現します。機能上の安全性での使用のための SIL2 および PLd 認定に準拠しています。 英国女王（法人）賞：2015 年度イノベーション賞 RESOLUTE は 30µm ピッチ用真のアブソリュートエンコーダシステムです。ノベーション部門で 2015 年度英国女王（法人）賞を受賞しています。 REXA30 リングとは REXA30 は円周上に 30µm ピッチの絶対目盛が直接刻まれたステンレススチールリングです。厚めの断面設計になっているため、偏心を除くあらゆる取付誤差を最小に抑えることができ、偏心も DSi（デュアルシグナルインターフェース）と 2 個のリードヘッドの平均値を使用することで簡単に補正できます。最高±1arc 秒の取付け精度と、優れた繰り返し精度を備えており、結合部がないためカップリングロスの影響を受けません。 REXA30 には各種サイズ（Ø52mm～Ø417mm）を用意しています。いずれも、内径が大きい中空構造であるため、装置への取付けがさまざまな方法で可能です。さらに非接触式のため、従来の密閉式のエンコーダに見られるバックラッシュ、シャフトのよじれ、その他のメカニカルなヒステリシス誤差の影響を受けません。
