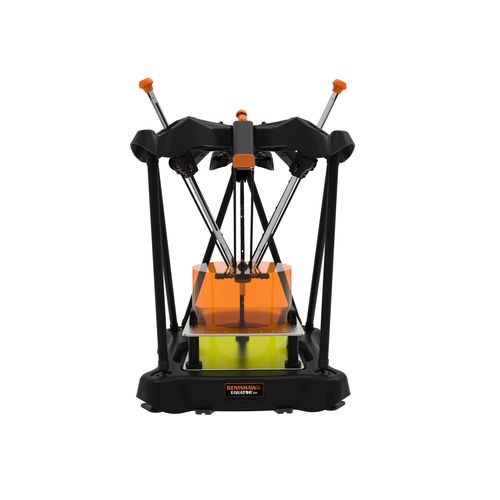

直径測定システム Equator™ 500

温度長さ重量

Equator 300 と Equator 500 はどちらも動作温度範囲が 5℃～50℃で温度変化率の影響は受けません。また、200mm/s を超える速度でスキャニング可能です。 使用方法がシンプルなオペレーター用ソフトウェアの Organiser、オートメーション用ソフトウェア EZ-IO、CNC 工作機械での工具オフセット更新を行う IPC（Intelligent Process Control：インテリジェントプロセスコントロール）ソフトウェアにそれぞれ対応しています。 広くなった測定範囲 Equator 500 の測定範囲は SM25-2 スキャニングプローブ使用時で、XY 平面方向で直径 500mm、Z 方向で 250mm です。また、SM25-3 スキャニングプローブを使用すれば、Z 方向の測定範囲は 400mm まで拡張可能。200mm までのスライラスの使用が可能になり、より多くの形状に届くようになります。Equator 500 の最大積載重量は 100kg です（パーツと治具の合計重量）。 一般的な用途としては、車やトラックの変速機やエンジンケーシング、コネクティングロッドやディファレンシャルハウジングなどの駆動系パーツ、サスペンションのケーシング、プレスパーツ、バルブおよびポンプの製造などです。
