インクリメンタルロータリエンコーダ ATOM DX™ RCDM

光学式非接触式デジタル出力

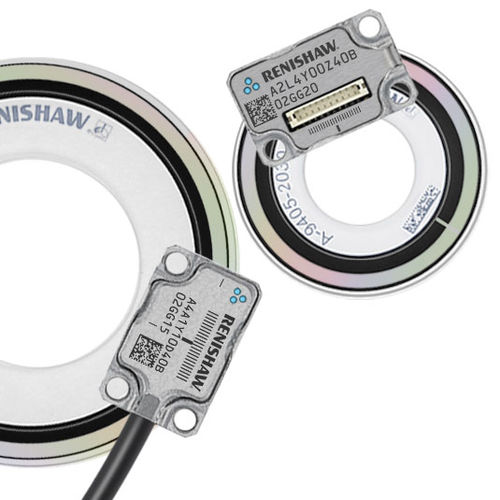

ATOM DX とは ATOM DX は、デジタル信号をリードヘッドから出力する、レニショー最小の光学式インクリメンタルエンコーダです。位置フィードバック、内挿分割処理、オプティカルフィルタ機構を、超小型パッケージに実装しています。 アクセサリの 高度診断ツール ADTi-100 とソフトウェア ADT View を介して、要件の厳しいモーションコントロールシステムにおけるエンコーダセットアップの最適化や現場での診断やトラブルシューティングに役立つ詳細情報を取得できます。 最高分解能は 2.5nm で、多種多様な構成に対応可能です。 ATOM DX にはケーブルタイプと上面接続タイプがあり、20µm または 40µm ピッチのスケールと使用します。 RCDM ディスクとは RCDM は、表面に直接目盛りを刻んだガラスディスクです。1 個のリファレンスマークと光学式アライメントバンドを実装しています。光学式アライメントリングは、アライメント誤差の低減や、取付け精度の向上に使用します。 20µm ピッチと 40µm ピッチの 2 種類のタイプと、それぞれに各種サイズ (20µm: Ø30mm～Ø108mm、40µm: Ø17mm～Ø108mm) をラインナップしています。 さらに非接触式のため、従来の密閉式のエンコーダに見られるバックラッシュ、シャフトのよじれ、その他のメカニカルなヒステリシス誤差の影響を受けません。
