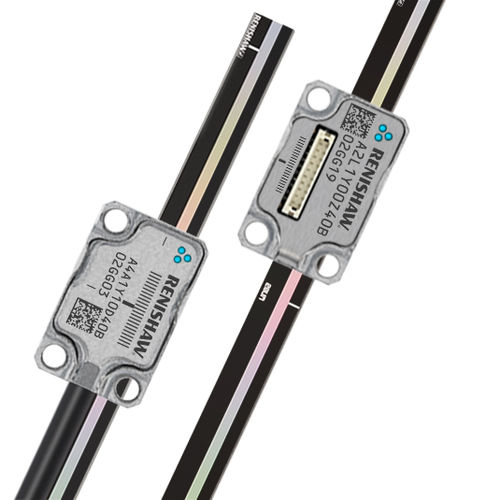

インクリメンタルリニアエンコ—ダ ATOM DX™ RCLC linear
光学式非接触式デジタル出力

インクリメンタルリニアエンコ—ダ
インクリメンタルリニアエンコ—ダ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
インクリメンタル
技術
光学式
機械的特性
非接触式
出力シグナル
デジタル出力

詳細

ATOM DX とは ATOM DX は、デジタル信号をリードヘッドから出力する、レニショー最小の光学式インクリメンタルエンコーダです。位置フィードバック、内挿分割処理、オプティカルフィルタ機構を、超小型パッケージに実装しています。 アクセサリの 高度診断ツール ADTi-100 とソフトウェア ADT View を介して、要件の厳しいモーションコントロールシステムにおけるエンコーダセットアップの最適化や現場での診断やトラブルシューティングに役立つ詳細情報を取得できます。 最高分解能は 2.5nm で、多種多様な構成に対応可能です。 ATOM DX にはケーブルタイプと上面接続タイプがあり、20µm または 40µm ピッチのスケールと使用します。 RCLC スケールとは RCLC は、20µm または 40µm ピッチのインクリメンタル目盛りを刻んだ、最大長 130mm のガラススケールです。RCLC は測定精度±3µm で、スケールの中央と端に 1 個ずつリファレンスマークを実装しています。リファレンスマークは、スケールに対するリードヘッドの向きで選択します。 RCLC は両面テープで機材に固定します。両面テープは、機材に影響されない熱膨張率を維持できるように製造されています。
