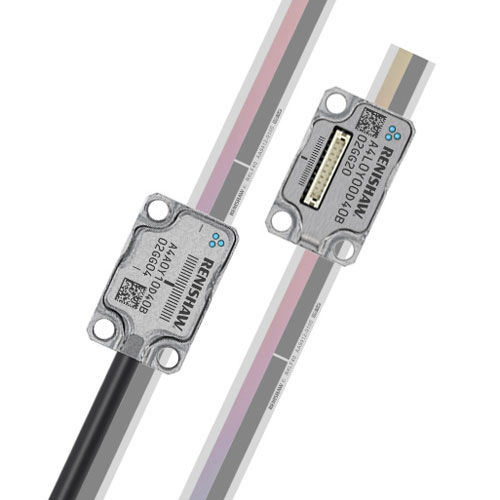

インクリメンタルリニアエンコ—ダ ATOM DX™ RKLF

光学式非接触式デジタル出力

ATOM DX とは ATOM DX は、デジタル信号をリードヘッドから出力する、レニショー最小の光学式インクリメンタルエンコーダです。位置フィードバック、内挿分割処理、オプティカルフィルタ機構を、超小型パッケージに実装しています。 アクセサリの 高度診断ツール ADTi-100 とソフトウェア ADT View を介して、要件の厳しいモーションコントロールシステムにおけるエンコーダセットアップの最適化や現場での診断やトラブルシューティングに役立つ詳細情報を取得できます。 最高分解能は 2.5nm で、多種多様な構成に対応可能です。 ATOM DX にはケーブルタイプと上面接続タイプがあり、20µm または 40µm ピッチのスケールと使用します。 RKLF スケールとは RKLF は、ユーザー側で位置選択可能なリファレンスマークを実装し、20µm または 40µm ピッチのインクリメンタル目盛りが刻まれた薄型で細いステンレススチールテープスケールです。精度は±5µm/m で、最大長は 10m です (20m 超も対応可)。RKLF は機材にマスタリングされるため、スケールの両端をしっかりと機材に固定することで測定性能を向上できます。 また、パーシャルアークでも使用できます。薄いため、半径 26mm 以上の円筒形状やシャフト、円弧に巻きつけられます。
