インクリメンタルリニアエンコ—ダ ATOM DX™ RTLF

光学式非接触式デジタル出力

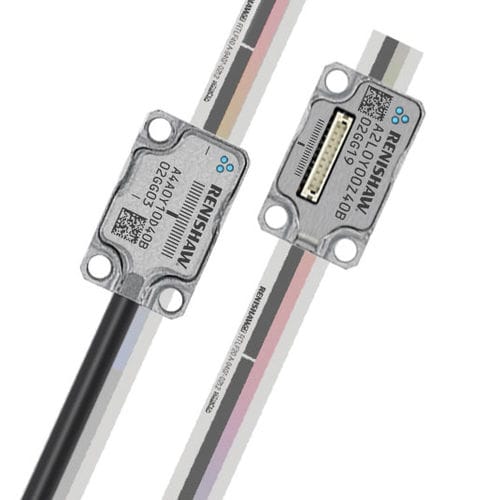

ATOM DX とは ATOM DX は、デジタル信号をリードヘッドから出力する、レニショー最小の光学式インクリメンタルエンコーダです。位置フィードバック、内挿分割処理、オプティカルフィルタ機構を、超小型パッケージに実装しています。 アクセサリの 高度診断ツール ADTi-100 とソフトウェア ADT View を介して、要件の厳しいモーションコントロールシステムにおけるエンコーダセットアップの最適化や現場での診断やトラブルシューティングに役立つ詳細情報を取得できます。 最高分解能は 2.5nm で、多種多様な構成に対応可能です。 ATOM DX にはケーブルタイプと上面接続タイプがあり、20µm または 40µm ピッチのスケールと使用します。 RTLF スケールとは RTLF は、ユーザー側で位置選択可能なリファレンスマークを実装した、薄型のステンレススチールテープスケールです。精度としては、標準スケール (ピッチ 40µm) の±15µm/m、高性能スケール (ピッチ 20µm と 40µm) の±5µm/m、の 2 種類があります。どちらの種類も最大長は 10m です。 RTLF-S は両面テープを使用して機材に固定します。両面テープは、機材に影響されない熱膨張率を維持できるように製造されています。 なお、取付けに際しては、1 箇所をクランプ固定して基準位置を配置します。
