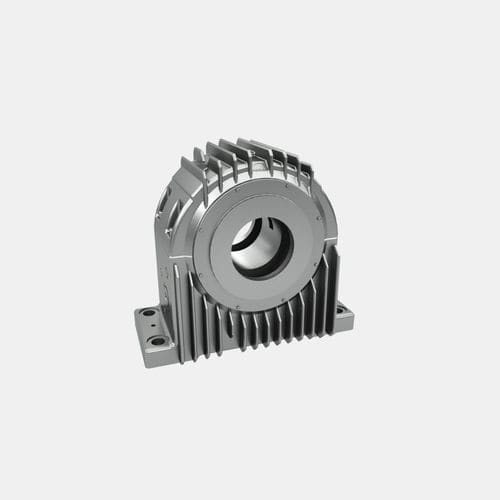

ペデスタルベアリングハウジングは、基礎構造上に配置されることを目的としたハウジングで、一般的な機械工学用途に広く使用されています。45サイズまでのハウジングは、周囲の空気への熱の放散を可能にするため、フィン付き表面で設計されています。このサイズ範囲では、自冷式ベアリングの設計が、多くの用途でまだ実現可能である。サイズ18から45まではフィン付きと平滑面があり、サイズ56以上では平滑面のみとなります。潤滑油を外部で冷却する場合(外部潤滑システム)には、よりシンプルで滑らかなデザインで常に十分です。滑らかなペデスタル軸受箱のタイプIDはEGで,フィン付きタイプはERです。ペデスタルベアリングの軸の高さは,フットプレートやコンソールを使って機械の軸の高さにハウジングを簡単に配置できるように選択されます。軸受シェルとシールを分解すると、ローターを取り外すことなくハウジングをアキシャル方向にスライドさせることができます。ハウジングが中間台座(コンソール)の上に立っている場合は、コンソールを取り外すと、ハウジングを下げて横に引き離すことができる。基礎は、機械が円滑かつ確実に動作するよう、十分な剛性を持つように構築する必要があります。
特徴
滑り軸受は、転がり軸受に比べて騒音が小さく、材料応力が小さいため衝撃による負荷に強い。
スライドベアリングはメンテナンスフリーまたは低メンテナンスで、取り付けも簡単です。
スライドベアリングは、潤滑油の膜が振動、衝撃、騒音を減衰させます。
粉塵の侵入や衝撃に強いスライドベアリング
---
