ウォーム歯車減速機 MULTICOM®

軸台座

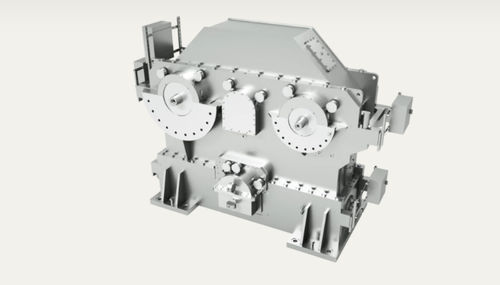

多軸一体型ギアユニット「MULTICOM®ギアボックスGMX」は、ギアボックス技術の最新の知見と手法に基づき設計・製作されています。MULTICOM®ギヤボックスは、最大10段のコンプレッサーを5段階の速度で駆動することができ、一体型コンプレッサーシステム（空気分離、ガスタービンへの供給、ガス圧縮、化学・石油化学産業、原料精製、製鉄、プロセス産業など）のキーコンポーネントとして使用される。HIRTHの歯形またはポリゴンハブを備えたホイールは、一体型コンプレッサーのピニオンの軸端に直接取り付けられ、最大63,000rpmで回転する。ギアボックスのハウジングはコンプレッサーシステムと一体化し、ウォームハウジングとパイプの静的な力だけでなく動的な力も吸収します。特殊なシールにより、プロセスガスがギヤボックスハウジングに侵入するのを防ぎます。コンプレッサーギヤボックスは、ガスタービン、蒸気タービン、同期・非同期電気エンジン、エキスパンダー（軸流・ラジアルタービン）などで駆動することができます。エネルギー回収システムは、同期クラッチカップリングと組み合わせて実施することも可能です。この場合、例えば同期電動エンジンが一体型コンプレッサーギヤボックスを推進し、一体型エキスパンダーギヤボックスがMSクラッチを介してプロセスエネルギーをシステムにフィードバックします。
