5軸マシニングセンタ L 5AX-410
縦型HSK A-63SK40

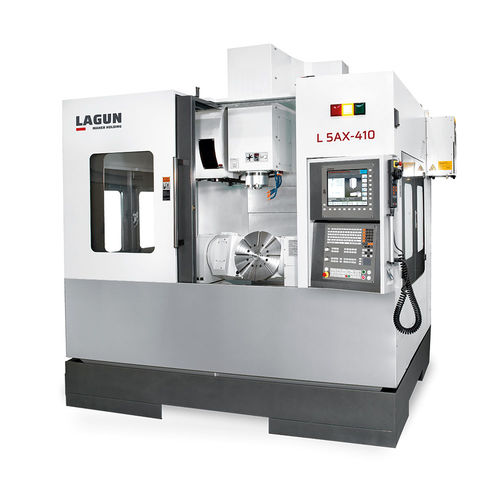

5軸マシニングセンタ - L 5AX-410 - REPUBLIC LAGUN - 縦型 / HSK A-63 / SK40

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 5軸
主軸の方向: 縦型
スピンドル: HSK A-63, SK40, BBT40
ツールステーション数: 40ツール, 30ツール
その他の特徴: ダイレクトドライブ
X軸移動距離: 650 mm
(25.59 in)
Y軸移動距離: 700 mm
(27.56 in)
Z軸移動距離: 645 mm
(25.39 in)
回転速度: 12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)
出力: 10 kW, 17 kW, 36 kW
(13.6 hp, 23.11 hp, 48.95 hp)
X軸の移動速度: 30 m/min
Y軸の移動速度: 30 m/min
Z軸の移動速度: 30 m/min
最大テーブル積載量: 150 kg, 200 kg
(331 lb, 441 lb)
位置決め精度: 0.005 mm
(0.0002 in)
繰返し精度: 0.003 mm
(0.00012 in)
ツール交換時間: 2.5 s
総重量: 9,500 kg
(20,943.91 lb)
全長: 2,700 mm
(106.3 in)
全幅: 2,295 mm
(90.4 in)
全高: 3,400 mm
(133.9 in)

詳細

テーブルテーブルサイズ Ø 410 mm 傾斜軸（A軸） +30º / -120º 回転軸（C軸） 360º スピンドルからテーブルまでの最小-最大距離（水平） 40 / 685 mm Tスロット（数とサイズ） 8 x 14 mm メインスピンドルトルク（S1/S6） 64 / 109 Nm トランスレーションシステムローラー式リニアガイド / Glissière linéaire à rouleaux / Linear-Rollenführung ガイドウェイ数 (X-Y-Z) 2 - 3 - 2 ランナーブロック（X-Y-Z） 6 - 6 - 6 フィードレート急速フィードレート (A) 10 rpm 早送り速度 (C) 15 rpm 自動工具交換装置選択システムランダム / オーサズコア / アームタイプ / アブラ / ドッペルグライファーインデックス精度（A/C） 10 s 繰り返し精度（A/C） 4 s

---

これは自動翻訳です (英語の原文を読む)
