5軸マシニングセンタ L 5AX-500
縦型HSK A-63SK40

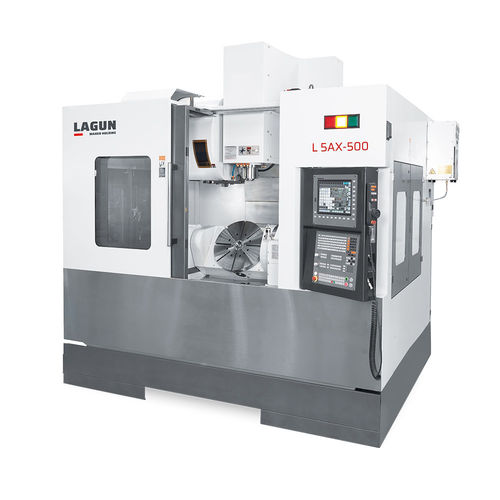

5軸マシニングセンタ - L 5AX-500 - REPUBLIC LAGUN - 縦型 / HSK A-63 / SK40

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 5軸
主軸の方向: 縦型
スピンドル: HSK A-63, SK40, BBT40
ツールステーション数: 40ツール
その他の特徴: ダイレクトドライブ
X軸移動距離: 800 mm
(31.5 in)
Y軸移動距離: 700 mm
(27.56 in)
Z軸移動距離: 645 mm
(25.39 in)
回転速度: 12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)
出力: 10 kW, 17 kW, 36 kW
(13.6 hp, 23.11 hp, 48.95 hp)
X軸の移動速度: 30 m/min
Y軸の移動速度: 30 m/min
Z軸の移動速度: 30 m/min
最大テーブル積載量: 250 kg, 300 kg
(551 lb, 661 lb)
位置決め精度: 0.005 mm
(0.0002 in)
繰返し精度: 0.003 mm
(0.00012 in)
ツール交換時間: 2.5 s
総重量: 10,000 kg
(22,046.23 lb)
全長: 2,700 mm
(106.3 in)
全幅: 2,295 mm
(90.4 in)
全高: 3,400 mm
(133.9 in)

詳細

テーブルテーブルサイズ Ø 500 mm ティルティング軸（A軸） +30º / -120º 回転軸(C軸) 360º スピンドルからテーブルまでの最小・最大距離（水平方向） -5 / 640 mm Tスロット（数およびサイズ） 8 x 14 mm メインスピンドル駆動方式ダイレクト／ズィーナー／ダイレクト／ディレクト／ディレクトパワー(S1/S6) 10 / 17 kW トルク（S1/S6） 64 / 109 Nm 翻訳システムリニアガイド / ローラー式リニアガイド / ローラー式リニアガイド / リニアガイドガイドウェイ本数 (X-Y-Z) 2 - 3 - 2 ランナーブロック (X-Y-Z) 6 - 6 - 6 フィードレートラピッドフィードレート（X-Y-Z) 30m/分早送り速度(A) 10 rpm 早送り速度(C) 15rpm オートツールチェンジャー工具本数 30 選択方式ランダム / アーム式 / ブラシ式 / ドッペルグライファーアキュラシー位置決め (X-Y-Z) ± 0.005 / 300 mm 割出精度(A/C) 10 s 繰返し精度(A/C) 4 s 総合案内必要な床面積 2.700×2.295mm

---

これは自動翻訳です (英語の原文を読む)
