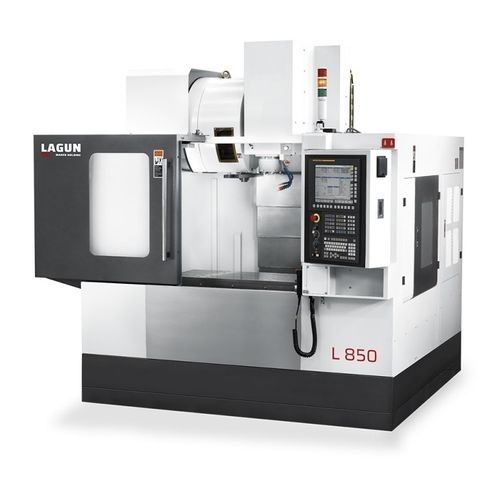

縦型マシニングセンタ L 850
3軸コラム型BT 40

縦型マシニングセンタ
縦型マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
タイプ
コラム型
スピンドル
BT 40, SK40
ツールステーション数
16ツール
X軸移動距離

850 mm
(33.46 in)

Y軸移動距離

485 mm, 500 mm
(19.09 in, 19.69 in)

Z軸移動距離

630 mm
(24.8 in)

回転速度

8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)

出力

14 kW, 18 kW, 21 kW
(19.03 hp, 24.47 hp, 28.55 hp)

X軸の移動速度

36,000 mm/min
(24 in/s)

Y軸の移動速度

36,000 mm/min
(24 in/s)

最大テーブル積載量

400 kg
(882 lb)

最大ツール重量

8 kg
(17.6 lb)

ツール交換時間

6 s

総重量

4,300 kg
(9,479.88 lb)

全高

2,800 mm
(110.2 in)

詳細

テーブル テーブル表面 1.000 x 460 mm Tスロット 5 x 18 x 80 mm テーブルから床までの高さ 925 mm ヘッド トランスミッション ポレアコレア / ポレアカテア / ベルトプーリー / プーリーコート / リーメンシャイブ 主軸からテーブルまでの距離(最小/最大) 115 ÷ 755 mm 主軸からコラムまでの距離 550 mm 翻訳 システム ボール式リニアガイドウェイ / Glissière linéaire à billes / Linear-kugelführung ガイドウェイ数 (X-Y-Z) 2 - 3 - 2 ランナーブロック(X-Y-Z) 4 - 5 - 4 Ø ボールスクリュー 32 x 12 mm 選択システム ソンブリラ / イツァルキンモタコア / アームレス / タイプパラプルイ / テラー オプション装備 オートツールチェンジャー ランダム / オーサズコア / アームタイプ / アブラ / ドッペルグリファ

---

カタログ

この商品のカタログはありません。

REPUBLIC LAGUNの全カタログを見る
