縦型マシニングセンタ L 1400
3軸コラム型BT 50

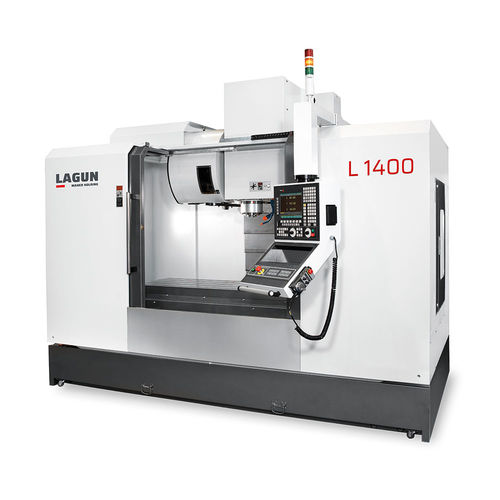

縦型マシニングセンタ - L 1400 - REPUBLIC LAGUN - 3軸 / コラム型 / BT 50

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
タイプ: コラム型
スピンドル: BT 50, SK40, BBT40, ISO 50, SK50
ツールステーション数: 40ツール, 30ツール
X軸移動距離: 1,430 mm
(56.3 in)
Y軸移動距離: 670 mm
(26.38 in)
Z軸移動距離: 640 mm
(25.2 in)
回転速度: 8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)
出力: 15 kW, 22 kW, 28 kW, 29.5 kW, 36 kW
(20.39 hp, 29.91 hp, 38.07 hp, 40.11 hp, 48.95 hp)
X軸の移動速度: 30 mm/min
(0 in/s)
Y軸の移動速度: 30 mm/min
(0 in/s)
Z軸の移動速度: 30 m/min
最大テーブル積載量: 1,200 kg
(2,646 lb)
最大ツール重量: 8 kg
(17.6 lb)
位置決め精度: 0.005 mm
(0.0002 in)
繰返し精度: 0.003 mm
(0.00012 in)
ツール交換時間: 2.5 s
総重量: 10,000 kg
(22,046.23 lb)
全長: 3,320 mm
(130.7 in)
全幅: 2,645 mm
(104.1 in)
全高: 2,900 mm
(114.2 in)

詳細

テーブルテーブル表面 1.500 x 620 mm Tスロット 5 x 18 x 125 mm テーブルから床までの高さ 945 mm ヘッドトランスミッションポレアコレア / ポレアカテア / ベルトプーリー / プーリーコート / リーメンシャイブ主軸からテーブルまでの距離（最小/最大） 100 ÷ 740 mm 主軸からコラムまでの距離 750 mm 翻訳システムローラー式リニアガイド / Glissière linéaire à rouleaux / Linear-Rollenführung ガイドウェイ数 (X-Y-Z) 2 - 3 - 2 ランナーブロック（X-Y-Z） 6 - 6 - 6 Ø ボールスクリュー 40 x 10 mm 自動工具交換装置選択システムランダム / オーサズコア / アームタイプ / アブラ / ドッペルグライファー

---

これは自動翻訳です (英語の原文を読む)
