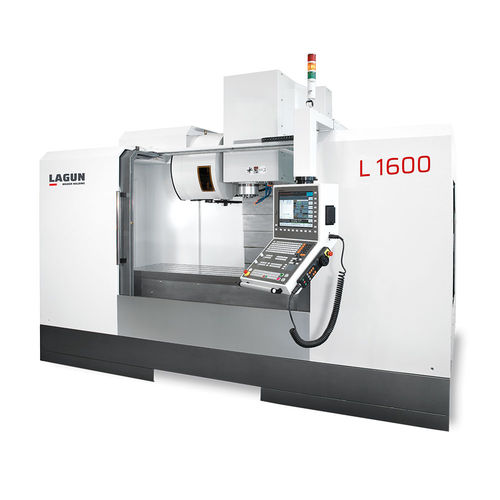

縦型マシニングセンタ L 1600
3軸コラム型BT 50

縦型マシニングセンタ
縦型マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
タイプ
コラム型
スピンドル
BT 50, SK40, BBT40, ISO 50, SK50
ツールステーション数
40ツール
X軸移動距離

1,620 mm
(63.78 in)

Y軸移動距離

700 mm
(27.56 in)

Z軸移動距離

640 mm
(25.2 in)

回転速度

8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)

出力

15 kW, 22 kW, 28 kW, 29.5 kW, 36 kW
(20.39 hp, 29.91 hp, 38.07 hp, 40.11 hp, 48.95 hp)

X軸の移動速度

30 m/min

Y軸の移動速度

30 m/min

Z軸の移動速度

30 m/min

最大テーブル積載量

1,300 kg
(2,866 lb)

最大ツール重量

8 kg
(17.6 lb)

位置決め精度

0.005 mm
(0.0002 in)

繰返し精度

0.003 mm
(0.00012 in)

ツール交換時間

2.5 s

総重量

11,000 kg
(24,250.85 lb)

全長

3,800 mm
(149.6 in)

全幅

3,040 mm
(119.7 in)

全高

2,900 mm
(114.2 in)

詳細

テーブル テーブル表面 1.700 x 620 mm Tスロット 5 x 18 x 125 mm テーブルから床までの高さ 980 mm ヘッド トランスミッション ポレアコレア / ポレアカテア / ベルトプーリー / プーリーコート / リーメンシャイブ 主軸からテーブルまでの距離(最小/最大) 65 ÷ 705 mm 主軸からコラムまでの距離 750 mm 翻訳 システム ローラー式リニアガイド / Glissière linéaire à rouleaux / Linear-Rollenführung ガイドウェイ数 (X-Y-Z) 2 - 3 - 2 ランナーブロック(X-Y-Z) 6 - 6 - 6 Ø ボールスクリュー 40 x 10 mm 自動工具交換装置 選択システム ランダム / オーサズコア / アームタイプ / アブラ / ドッペルグライファー

---
