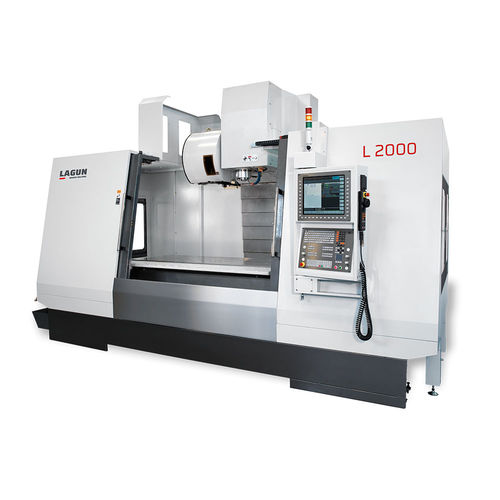

縦型マシニングセンタ L 2000
3軸コラム型BT 50

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
タイプ: コラム型
スピンドル: BT 50, SK40, BBT40, ISO 50, SK50
ツールステーション数: 40ツール, 30ツール
その他の特徴: 工具自動取り換え機能付
X軸移動距離: 2,000 mm
(78.74 in)
Y軸移動距離: 820 mm
(32.28 in)
Z軸移動距離: 820 mm
(32.28 in)
回転速度: 8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)
出力: 18.5 kW, 24 kW, 26 kW, 36 kW, 42 kW
(25.15 hp, 32.63 hp, 35.35 hp, 48.95 hp, 57.1 hp)
X軸の移動速度: 20 m/min
Y軸の移動速度: 20 m/min
Z軸の移動速度: 20 m/min
最大テーブル積載量: 2,000 kg
(4,409 lb)
最大ツール重量: 8 kg
(17.6 lb)
位置決め精度: 0.005 mm
(0.0002 in)
繰返し精度: 0.003 mm
(0.00012 in)
ツール交換時間: 2.5 s
総重量: 19,000 kg
(41,887.83 lb)
全長: 4,800 mm
(189 in)
全幅: 3,190 mm
(125.6 in)
全高: 3,385 mm
(133.3 in)

詳細

テーブルテーブル表面 2.100 x 800 mm Tスロット 5 x 18 x 150 mm テーブルから床までの高さ 1.020 mm ヘッドトランスミッションポレアコレア / ポレアカテア / ベルトプーリー / プーリーコート / リーメンシャイブ主軸からテーブルまでの距離（最小/最大） 200 ÷ 1.020 mm 主軸からコラムまでの距離 840 mm 翻訳システムローラー式リニアガイド / Glissière linéaire à rouleaux / Linear-Rollenführung ガイドウェイ数 (X-Y-Z) 3 - 4 - 2 ランナーブロック（X-Y-Z） 9 - 8 - 6 Ø ボールネジ 45 x 10 mm 自動工具交換装置選択システムランダム / オーサズコア / アームタイプ / アブラ / ドッペルグライファー

---
