3軸マシニングセンタ L 1050
縦型BT 40SK40

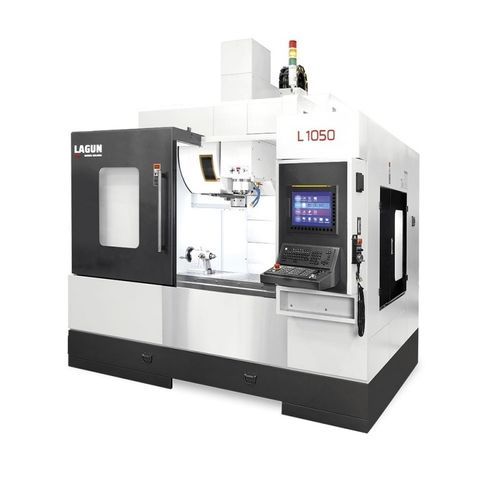

3軸マシニングセンタ - L 1050 - REPUBLIC LAGUN - 縦型 / BT 40 / SK40

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
スピンドル: BT 40, SK40
ツールステーション数: 30ツール
X軸移動距離: 1,050 mm
(41.34 in)
Y軸移動距離: 600 mm
(23.62 in)
Z軸移動距離: 640 mm
(25.2 in)
回転速度: 8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)
出力: 11 kW, 15.5 kW, 24 kW, 25 kW, 26 kW
(14.96 hp, 21.07 hp, 32.63 hp, 33.99 hp, 35.35 hp)
X軸の移動速度: 36 m/min
Y軸の移動速度: 36 m/min
Z軸の移動速度: 32 m/min
最大テーブル積載量: 700 kg
(1,543 lb)
最大ツール重量: 8 kg
(17.6 lb)
位置決め精度: 0.005 mm
(0.0002 in)
繰返し精度: 0.003 mm
(0.00012 in)
ツール交換時間: 2.5 s
総重量: 6,200 kg
(13,668.66 lb)
全長: 3,200 mm
(126 in)
全幅: 2,457 mm
(96.7 in)
全高: 3,100 mm
(122 in)

詳細

テーブルテーブル表面 1.150 x 550 mm Tスロット 5 x 18 x 100 mm テーブルから床までの高さ 925 mm ヘッドトランスミッションポレアコレア / ポレアカテア / ベルトプーリー / プーリーコート / リーメンシャイブ主軸からテーブルまでの距離（最小/最大） 120 ÷ 760 mm 主軸からコラムまでの距離 680 mm 翻訳システムローラー式リニアガイドウェイ / Glissière linéaire à rouleaux / Linear-Rollenführung ガイドウェイ数 (X-Y-Z) 2 - 3 - 2 ランナーブロック（X-Y-Z） 6 - 5 - 6 Ø ボールスクリュー 40 x 16 mm 早送り速度（X-Y-Z） 36-36-42 m/min 自動工具交換装置選択システムランダム / オーサズコア / アームタイプ / アブラ / ドッペルグライファー

---
