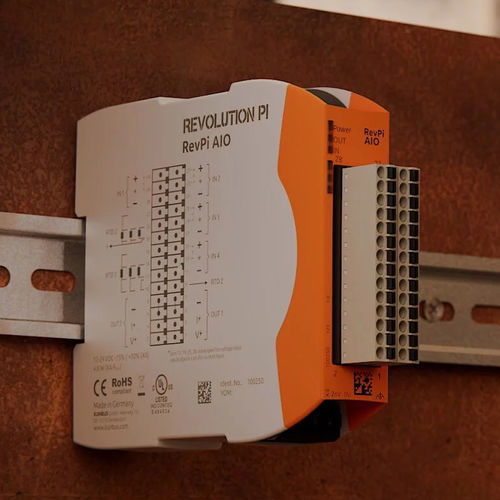

アナログ入出モジュール RevPi AIO

アナログ入力4アナログ出力2電圧

3種類のデジタルI/O拡張モジュールの他に、アナログI/O拡張モジュールも用意されています。RevPi AIOを使用することで、Revolution Piシステムは4つのアナログ入力、2つのアナログ出力、2つのRTDチャンネルによって拡張されます。他のI/Oモジュールと同様に、RevPi AIOは前面に28ピンのI/Oコネクタを備えています。入力、出力、RTDチャンネルは、互いに、またロジック回路に対して電気的に絶縁されています。RevPi AIOは、EN 61131-2要件に従って干渉から保護されており、周囲温度-30℃～55℃で動作します。さらに、アナログI/OモジュールはUL認証（UL-File-No.E494534）を取得しています。 RevPi AIOは、レベルセンサーや近接センサーなどのアナログセンサー接続用に4つのアナログ入力を備えています。対応入力範囲は電圧と電流です： 電圧入力範囲 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V 電流入力範囲 0 - 20 mA 0 - 24 mA +/- 25 mA RevPi AIOは、アナログアクチュエータ接続用に16ビット分解能のアナログ出力を2系統備えています。電圧と電流の出力範囲をサポートしています： 電圧出力範囲 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V 0 - 5.5 V 0 - 11 V +/- 5.5 V +/- 11 V 電流出力範囲 0 - 20 mA 0 - 24 mA
