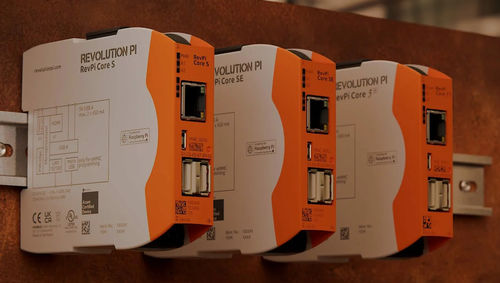

Raspberry PiPLC RevPi Core series

イーサーネット経由RS485USBインターフェース

2つ目のイーサネットインターフェースやRS-485ポートなどの機能を省略できるプロジェクトでは、RevPi Coreは拡張モジュールを犠牲にすることなく、RevPi Connectに代わるコスト効率の高い選択肢を提供します。現行世代のRevPi Coreは、Raspberry Pi Compute Module 4Sを搭載しています。RevPi Connectと同様に、RevPi Coreも上部に搭載されたPiBridgeコネクタを介してI/Oモジュールやゲートウェイモジュールで拡張することができます。 RevPi Core SとRevPi Core SEの違いは簡単に説明できる：どちらのバージョンもI/O拡張モジュールと互換性がありますが、RevPi Core SのみRevPi Gatewayで拡張することができます。 電源回路はRevPi Coreで最も重要なパーツのひとつだ。電源の放熱をできるだけ小さくするため、私たちは最新の高効率DC-DCコンバーターを使用しています（全体の効率は80％以上）。これらのコンバーターは、DC24V入力（産業用アプリケーションでは一般的）を使用して、コアに必要なすべての電源電圧を生成します。 しかし、当社のCoreモジュールは、標準化された20.4V～28.8Vの電源範囲で動作するだけでなく、わずか10.2Vの入力電圧*でも動作します。つまり、カーバッテリーやソーラーパネルを電源として使用することも可能です。24V入力の場合、10msまでの電源損失はRevPi Coreの動作に影響を与えません（両方のUSBポートからフル電流を供給）。入力電圧と機能アースは、底面の頑丈なコネクタを使ってRevPi Coreに接続されます。
