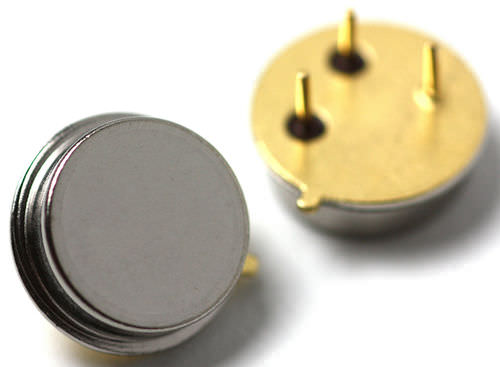

低域フィルタ回路 315 MHz | RF3417

パッシブ音響波貫通接続

RF3417は、315.0MHzレシーバでフロントエンドの選択性を提供するように設計された、低損失、コンパクトで経済的な表面音響波（SAW）フィルタです。 このフィルタを使用したレシーバの設計には、10.7MHzまたは500kHzのIF、直接変換およびスーパーレジンのスーパーヘットが含まれます。 これらの受信機の典型的なアプリケーションは、ワイヤレスリモート制御およびセキュリティデバイス (特に自動車のキーレスエントリ用) FCC Part 15 の下で米国で動作します。, DOC RSS-210 の下でカナダで, イタリアで. この結合共振器フィルタ（CRF）は、選択的なヌル配置を使用して、10.7MHzのIFを持つスーパーヘット・レシーバのLOとイメージ・スプリアス応答を抑制します。 RFM® の高度なSAW 設計および製造技術は、単純な外部インピーダンスマッチング（含まれていません）で高性能と非常に低い損失を達成するために利用されています。 クォーツ構造は広い温度範囲にわたって優れた周波数安定性を提供します。
