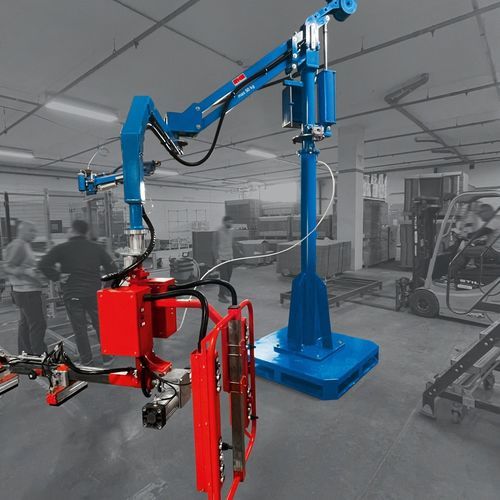

空気圧式マニピュレーター COLUMN MANIPULATOR

把持具付き持ち上げ用コード式

ロープマニピュレータは、シリンダー用とタンク用の2本の多関節アームを備えている。 空気圧シリンダーに接続されたプーリーシステムを採用し、シリンダーの直線運動をロープの垂直運動に変換することで、耐荷重とストロークを向上させている。 この機械は、25kgから150kgまでの荷重を持ち上げるのに適しています。ご要望に応じて、ATEXおよび4.0バージョンもご用意し、さまざまな産業用途に最大限の汎用性を提供します。 テクニカルデータ 1.供給7バールの圧縮空気 2.最大耐荷重：20～200 kg 工具は含まれません。 3.質量：60～105kg 4.第1軸回転角度：360 5.第12軸回転角度：330 6.垂直範囲1800 mm 7.最大半径：2000～3000mm（特別仕様3500mm） 8.最小半径：300～700 mm 9.標準色 RAL 5015 10.プラットフォームベース: 500x500 から 1000x1000
