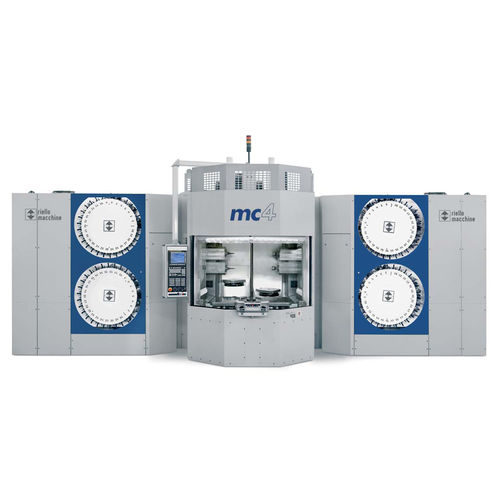

mc4 320は、2台のマシニングセンタと4ポジションAPC(オートマチックパレットチェンジャ)から構成される新世代フレキシブルマシニングセルです。各スピンドルにツールマガジンを装備し、最大120本の工具を使用できます。
4つの作業スピンドルは2本ずつ平行に、かつ互いに独立して取り付けられており、最もシンプルな使用方法と最高の加工品質を保証します。各パレットには2つの「FIXED」セルフセンタリングチャックが取り付けられ、4つのパーツを同時に加工することができます。
ツールモニター
リエロ・ツールモニターは、スピンドルモーターの吸収を、ドライブ内部の直接読み取りと専用に開発されたSWによってモニターします。事前アラームレベルと工具欠落アラームの管理。ティーチイン機能RUIインターフェースによる選択が可能。
BK MIKRO
機械式工具検出システム。工具の近くにモーター駆動のヘッドを配置し、検出スティックを装備。工具折損と検出器の回転不良アラームを管理。RUIインターフェースによる選択。
エアフィルタエクストラクタ
機械から発生する煙の排気システムで、作業エリアとチップ搬送エリアの両方に取り付けられます。
アングルヘッド
旋回ユニットを必要としない、アングルドリルまたはタッピング加工用の特殊ヘッド。一般的に、軽加工やリニアスライドに取り付けられたユニットに使用されます。
プロセス制御装置
1つまたは複数の寸法のインプロセスゲージング装置で、前ステーションで行われた加工作業の後戻りや寸法修正が可能です。完全CNCのリエロ制御グループに設置される装置。
---
