最大標準圧力範囲より5%高い差圧のアプリケーションでは、2つの絶対圧センサによる差圧測定は、従来の差圧測定方法より大きな利点を提供します。

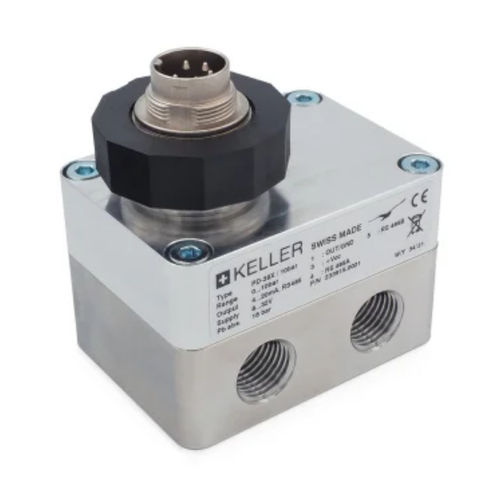

PD39Xシリーズ差圧トランスミッタは、差圧を直接測定するのではなく、2つの絶対圧センサを使用して間接的に測定値を検出します。
各圧力側には2つの接続ポートがあり、PD39Xを圧力ラインで簡単に使用することができます。この方法では、標準圧力レンジ/差圧の比率が高い場合、差圧を正確に測定することも可能です。
再現性のある圧力センサーの誤差(非直線性や温度依存性など)は、数学的な誤差補正により完全に除去されます。
センサー信号は16ビットA/Dコンバーターで測定されるため、圧力と温度の全範囲にわたって0.05%FSの精度で個々の標準圧力レンジを測定することが可能です。
トランスミッタは2線式RS485半二重インターフェースを装備しており、"MODBUS RTU "をモデルとしたバスシステムと互換性があります。
RIELSはこの目的のためにRS232またはUSBへのインターフェースコンバータを提供しています。
READ30/PROG30プログラムとプロトコルは無料でご利用いただけます。
インターフェースは以下の機能を提供します:
差圧だけでなく2つの標準圧力レンジの読み取りを可能にする両センサーの圧力と温度値の読み取り
ヌルポイントの校正と増幅
異なる圧力レンジまたは異なる測定単位に対するアナログ出力の漸増
---
