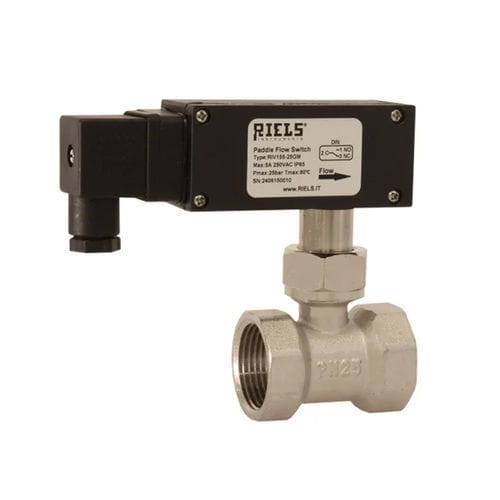

機械式フロースイッチ RIV150 series

パドル式液体用ねじ式

RIV150ベーンフロースイッチは暖房、空調システム、冷凍システムに適しています。 非腐食性液体の流量制御に使用されます。 ステンレススチール製のベーンは、リターンスプリングの反作用に打ち勝つ流れによって動きます。ベーンアームの末端部は一次マグネットに固定され、この一次マグネットがフローチャンバー外の二次マグネットを制御し、マイクロスイッチのコンタクトレバーに取り付けられます。 電気ヘッドは計器の機械装置から分離されており、フロースイッチを油圧回路から取り外すことなく交換することができます。 保護プラスチックを開けることにより、最小値と最大値の間でインジケータを調整し、遮断値をわずかに変更することが可能です。 調整目盛は水平位置での減少流量を示す。 設置の際には、正しい流れ方向に注意してください。 フロースイッチの前後には、パイプの直径の少なくとも5倍以上の自由なパイプを設けなければなりません。 技術データ 付属文書 - 英語取扱説明書、イタリア語取扱説明書 防爆構造 - セーフゾーン 最低プロセス液温度 - 20 °C 最高プロセス液温度 - 110 °C 測定タイプ - 接触式 保存温度 -20～+70 °C 周囲温度 - -20～+70 °C 調整可能校正 - Si 最大流量（液体） - 10 L/min 最小流量（液体） - 5 L/min パドルタイプ - ユニバーサルパドル
