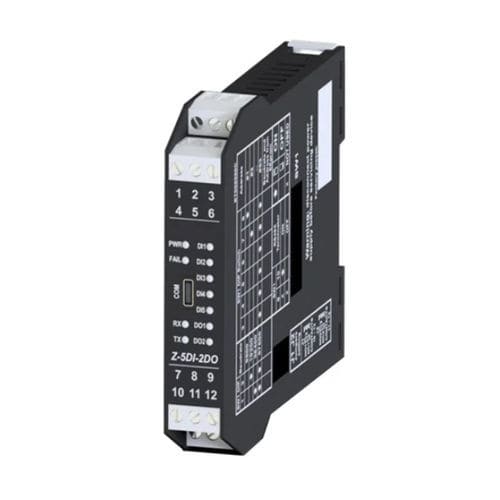

DINレール信号処理モジュール Z-5DI-2DO

Z-5DI-2DOは5つのデジタル入力と2つのデジタル出力を備えたモジュールで、通信にはModbus RTUプロトコルのRS485接続を使用します。コンフィギュレーション・ソフトウェアを使用してPCからコンフィギュレーションが可能です。 最大消費電力は3.5Wで、10～40Vdcまたは19～28Vac、50～60Hzの幅広い電源オプションに対応しています。 Z-5DI-2DOモジュールは、電源、エラー、データ送信、データ受信、入出力のステータス・インジケータを備えています。保護等級はIP20で、300 VのカテゴリーIIでの設置に適しています。 モジュールの外形寸法は約17.5 x 100 x 111 mm、重量は約140 gです。筐体は黒色のPA6製で、接続には最大2.5 mm2の導体用の取り外し可能なネジ端子を使用しています。背面にはDINレール46277用のIDC10コネクター、前面にはプログラミング用の非絶縁Micro USBポートがあります。IEC EN 60715規格に準拠した35mm DINレールへの取り付け用に設計されています。ホットスワップ機能にも対応しています。 通信に関しては、最大115.20bpsの伝送速度で2つのRS485 2線式インターフェースを備えています。スレーブとしてModbus RTUプロトコルをサポートしています。通信時間は38400bpsで10ms以下です。最大通信距離は1200mで、リピータなしで最大64ノードをサポートします。 Z-5DI-2DOは、PNPまたはNPNとして設定可能な5つの光絶縁入力チャンネルを持ち、リード、接点、近接、PNP、NPNなどの様々なセンサータイプをサポートし、最大周波数は5kHzです。また、32ビットのカウントとFeRAM上のバックアップを持つ5つの積算計を備えています。
