直径測定システム

レーザー管

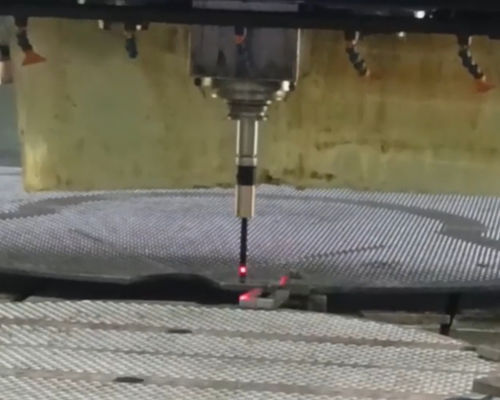

システムの動作は、回転するレーザー三角測量センサーで穴の内面をスキャンする原理に基づいている。 システムの主な構成 - レーザー三角測量プローブRF609-Wi-Fiシリーズ； - ソフトウェア付き産業用タブレット 穴検査は以下の手順で行います： - レーザー三角測量プローブをCNCマシンのスピンドルに取り付ける。 - 制御されたチューブシートのCADファイルをタブレット上のプログラムにアップロードする。 - オペレーターがスピンドルの回転速度、プローブの送り速度、チューブシートの穴の測定順序を機械プログラムとシステムプログラムに入力する。 - タブレットがデータ受信モードに切り替わり、機械上でスキャニングプログラムが起動します。 測定プロセス中、機械は選択されたアルゴリズムに従い、回転するレーザー・プローブを制御された穴に順次挿入する。レーザープローブは測定データをタブレットに送信し、タブレットのソフトウェアは各穴の幾何学的パラメータを計算し、グラフィックカラーコードで表示する。測定終了後、オペレーターはレポートを作成します。
