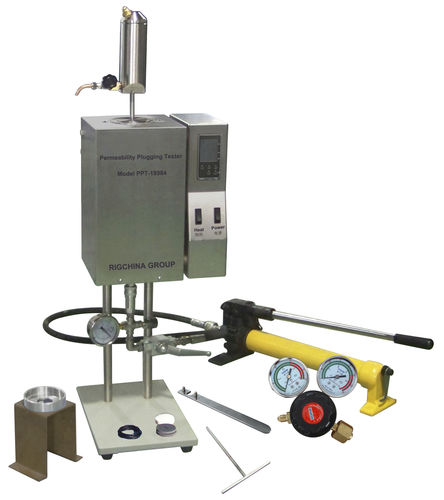

フィルター透過性試験用ベンチ PPT-189

透水性プラギング装置（PPA）は、坑内の静的ろ過をシミュレートするために設計された高圧・高温装置です。PPAは坑井の状態を表す温度と圧力で作動し、ろ過媒体はサンプル流体の上に配置されます。 PPAは、掘削流体がどのように低透過性のフィルターケーキを形成し、枯渇した圧力の低い区間を密閉し、差圧による固着を防ぐのに役立つかを予測するのに非常に有効である。典型的な差圧は、標準的な HTHP テストで見られるものよりもはるかに高い。 透水性プラギング試験は、掘削油が半透水性のフィルターケーキを形成して、圧力が低下した区間を密閉し、ディファレンシャルスティッキングを防止する能力を予測するのに有用である。 圧力はセルの下部からかけられ、濾液は上部から回収されます。この配置により、静的試験中に沈降する粒子がフィルターケーキの蓄積に寄与するのを防ぐことができます。坑内では通常、沈降は起こらないので、これは重要なことです。 油圧は、セル内のフローティングピストンを介して掘削流体サンプルに伝達されます。ピストンにはOリングシールが付いており、作動油と試料の汚染を防止します。 最大試験圧力は、34,473 kPa (5000 psi) です。また、最高温度は500°F (260°C)です。背圧レシーバーの最大圧力は5171kPa（750psi）である。 PPAアセンブリは、以下のアイテムで構成されています。 - PPA ヒーティングジャケット - 34,473 kPa (5000 psi) のステンレススチール製 PPA セル - 背圧レシーバー - 炭酸ガス加圧アセンブリ
