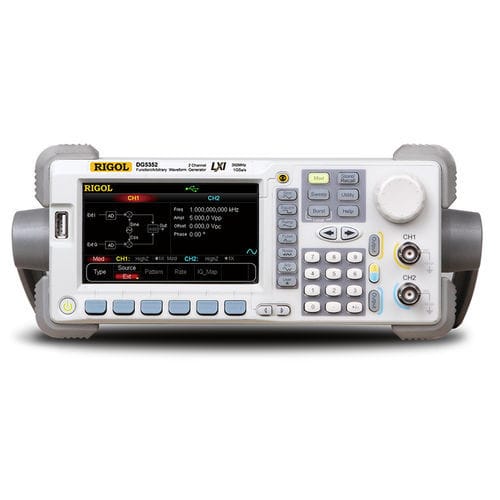

機能発電機 DG5000 series

パルス周波数スキャンモード

Dg5000シリーズは、任意波形発生器、パルスジェネレータ、IQベースバンド／Ifソース、周波数ホッピングソース、コードジェネレータ、ファンクションジェネレータの6機能を搭載しています。このシリーズには、シングルチャンネルとデュアルチャンネルモデルがあります。2つのチャンネルの機能は完全に等しく，チャンネル間の位相は精密に調整可能です。 1GSa/s サンプリングレート、14Bits 垂直分解能 任意の波の周波数は最大50MHzで、サンプリングレートは再生モードで調整することができます。振幅精度は±設定値の1%±1mvppに達します。 豊富なスイープ機能 低周波から高周波へ、高周波から低周波へのスキャン出力に対応しています。走査方式は、リニア、対数、ステップに対応しています。また、より振幅の大きな周波数試験用途に対応するため、「マーク」周波数を設定することができます。 豊富なアナログ／デジタル変調機能 変調方式はam、FM、PM、ask、FSK、PSK、PWMがあり、内部および外部の変調源をサポートしているので、教育や通信システムのテストなどのニーズに応えられます。 周波数ホッピング機能をサポート 周波数ホッピングの最小間隔は80nsで、最大4096点の周波数ホッピングポイントを編集することができます。FH通信のティーチングや関連テストの共通ニーズを満たすことができます。 内部および外部IQ変調機能をサポート 変調モードは、4QAM、8qam、16QAM、32qam、64QAM、BPSK、QPSK、OQPSK、8PSK、16PSKに対応しており、内部変調源と外部変調源をサポートします。 豊富なインターフェイス USB、GPIB、LAN（LXI）の標準的なリモート通信インターフェースを提供し、標準的なビザドライバを採用しているので、システム統合のお客様のテスト要件に便利です。
