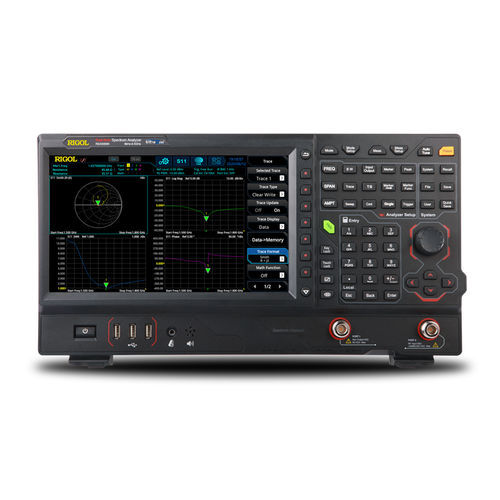

スペクトル分析器 RSA5000 series

信号ベクトル ネットワーク用リアルタイム

RSA5000リアルタイム・スペクトラム・アナライザは、リアルタイム測定と掃引測定、オプションのベクトル信号解析アプリケーション・ソフトウェア（VSA）およびEMI測定アプリケーション・ソフトウェア（EMI）を備え、優れたパフォーマンスと仕様を備えています。 周波数範囲は9kHz〜6.5GHz（RSA5065）で、トラッキング・ジェネレータ付きの「-TG」モデルもあり、企業の研究開発、生産ライン、教育、などの分野で広く使用可能です。 VNAモードでは、電子部品や回路網のS11、S21、DTF測定を行うことができます。特性をスミス・チャート、ポーラ・チャート、その他の形式で示すことができます。 RSA5000は、自社開発のウルトラリアル・テクノロジを搭載して最大40MHzのリアルタイム帯域幅を提供します。 リアルタイム帯域幅の範囲では、7.45usの期間を超える過渡信号が100％キャプチャされ、正確に測定されることが保証されます。 ベクトル信号解析機能VSAは、QAM、PSK、MSK、ASK、FSKなどのさまざまなデジタル変調形式をサポートします。この機能は、速やかに復調し、コンスタレーション、アイダイアグラム（ベースバンド信号）、スペクトログラム、復調データなどを表示して、設計の問題を発見します。 RSA5000の内蔵EMI測定アプリケーション・ソフトウェアは、CISPR準拠のフィルタと組み合わせて、製品の伝導エミッションと放射エミッションを事前にテストし、エミッション源を特定して改善し、市場投入までの時間を短縮します。
