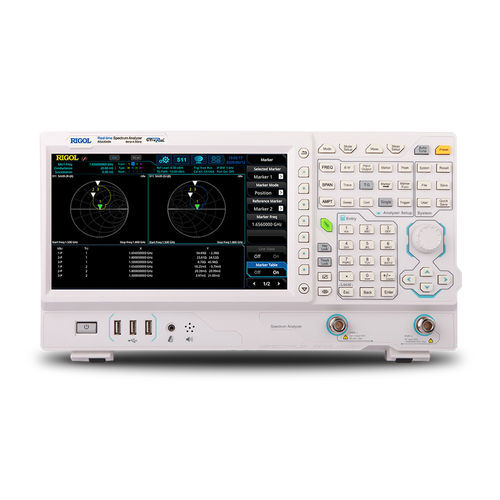

監視用分析器 RSA 3000 series

ベクトル ネットワーク用スペクトル放射

RSA3000リアルタイム・スペクトラム・アナライザは、リアルタイム測定と掃引測定、オプションのEMI測定アプリケーション・ソフトウェア（EMI）を備え、優れたパフォーマンスと仕様を備えています。周波数範囲は9kHz〜4.5GHz（RSA3045）で、トラッキング・ジェネレータ付きの「-TG」モデルもあり、企業の研究開発、生産ライン、教育、などの分野で広く使用可能です。 VNAモードでは、電子部品や回路網のS11、S21、DTF測定を行うことができます。特性をスミス・チャート、ポーラ・チャート、その他の形式で示すことができます。 RSA3000の内蔵EMI測定アプリケーション・ソフトウェアは、CISPR準拠のフィルタと組み合わせて、製品の伝導エミッションと放射エミッションを事前にテストし、エミッション源を特定して改善し、市場投入までの時間を短縮します。 FMT周波数マスク・トリガは、リアルタイム・スペクトラム・アナライザのユニークなトリガ・モードです。 テンプレートをすばやく構築し、テンプレート・ルールに一致する信号を正確に見つけてトリガし、観測範囲内の散発的な異常を検出できます。 周波数が近い信号を分析することは、多くのRFデバイスおよびシステムの検証にとって重要です。 RSA3000では、RBW設定が10Hzで信号帯域幅を掃引でき、RSA3000-BW1オプションを追加することで、1Hz RBWに設定が可能になり、近接した信号の詳細が表示できます。
