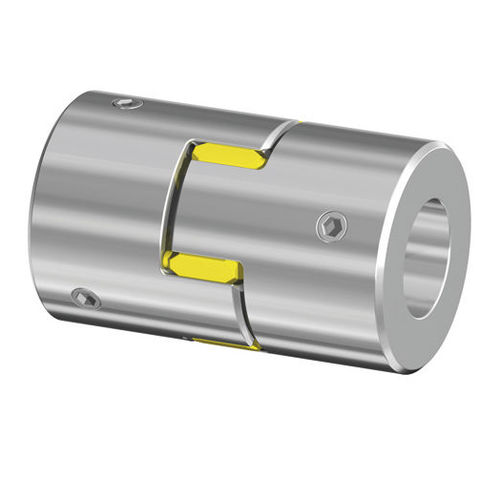

フレキシブル軸継手 GWE 5102

軸スピンドルコンパクト

止めネジハブ付きミニチュアカップリング RINGFEDER® GWE 5102は、コンパクトなミニチュアカップリングで、低トルクで狭い設置スペースに対応するソリューションです。カップリング半体は、クランプハブではなく、ねじ付きピンでシャフトに固定されます。シャフトの公差は、'g6'から'h7'の公差の範囲内にある必要があります。120°オフセットされた2本のネジピンは，トルクを伝達するために必要なカップリングハブとシャフトとの間の接触圧を発生させます。 エラストマースパイダーは、異なるショア硬度のものが用意されています。どのバージョンを選んでもリングフェーダー® GWE 5102 miniatureは、電気絶縁性と振動減衰性を備えています。 製品の特徴 バックラッシュのないエラストマージョーカップリング リングフェーダー® GWE バックラッシュのないリングフェダー® GWE ジョーカップリングは、高い位置決め精度が要求されるエンジニアリングにおいて、大幅に加速されたプロセスで振動を減衰させ、プラグインカップリングソリューションを使用することが好ましいとされています。 メリット プリストレスによるバックラッシュの発生がない プラグイン式 振動減衰 ラジアル、アキシャル、アングルのミスアライメントを補正します。 電気的絶縁 用途 エンコーダー 精密駆動装置 フィードドライブ 研削・切削スピンドル 工作機械 包装機 ロボティクス トランスファーライン マルチスピンドルヘッド 木材加工機 繊維機械 搬送装置
