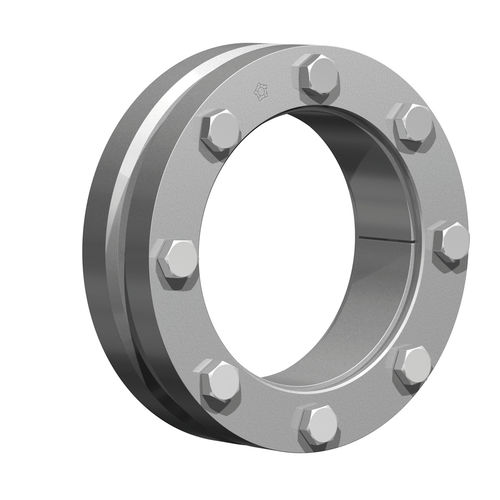

シュリンクディスク軸継手 RfN 4051

軸トルク測定機能付フランジ取り付け

薄型ハブや中空軸に最適な軽量タイプ。 RINGFEDER® RfN 4051は、3分割のシュリンクディスクで、低～中程度のトルクを伝達するために使用します。狭いプレッシャーリングは、非常に小さなスペースしか必要としません。伝達可能なトルクは、ねじの締め付けトルクを変えることで、対応するアプリケーションに合わせた方法で設定することができます。 製品特性 シュリンクディスクは、機械的な焼きばめを行うための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、それに対応するテーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力が必要でした。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 軽量設計-スペースが限られている場合、中程度の透過率に適しています。 小さな公差誤差の補正 - 弊社エンジニアにご相談ください。 最高の信頼性 - 静的、動的、衝撃的な負荷に適しています。 スリット入り内輪 - ハブとシャフトにかかる力と圧力が小さい。
