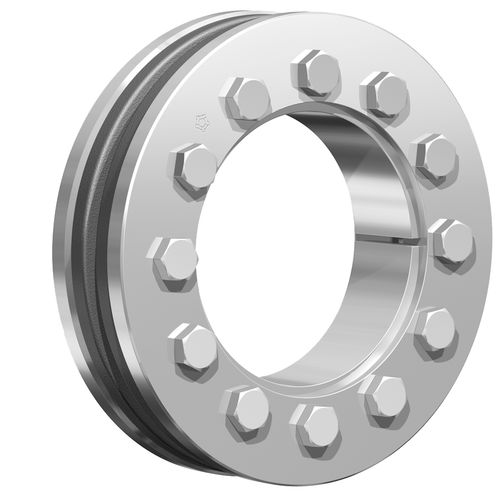

シュリンクディスク軸継手 RfN 4061

ディスク形軸フランジ取り付け

スリット入り内輪 - ハブにかかる損失と圧力が少ない。 鍛造プレッシャーリングは、最高の応力分布、破損に対する最高の安全性、そして理想的な材料利用を実現するために、最高の安定性を備えています。コスト効率の高いソリューションで、可能な限り幅広い用途で高い能力を発揮します。予圧力は、用途に合わせて設定することができます。RINGFEDER® RfN 4061シリーズは、内径200mmまでのRINGFEDER® RfN 4071シリーズをさらに発展させたものです。 製品特性 シュリンクディスクは、機械的なシュリンクフィットを実現するための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、テーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力が必要でした。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 用途は無限大 - RINGFEDER® Shrink Disc コネクションは、あらゆるタイプのハブをシャフトやアクスルに固定するために適しています。
