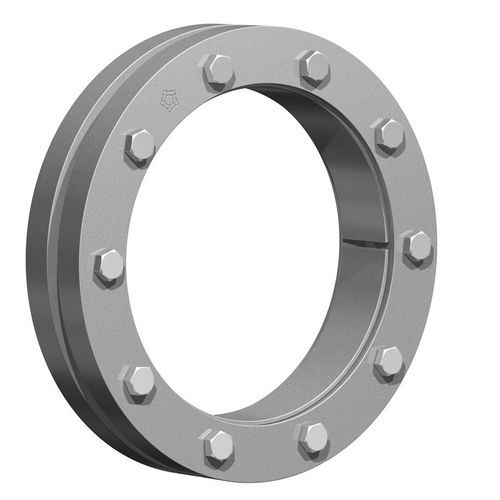

シュリンクディスク軸継手 RfN 4073

フランジ取り付け

特にメカニカルシールや小型ギヤに適した低慣性モーメントのミニシリーズです。 リングフェダー® RfN 4073シリーズは、特に軽量な構造であるため、伝達値に対する要求が低く、動的負荷が非常に小さい、または全くないアプリケーションに最適です。予圧は、アプリケーションのニーズに合わせて設定することができます。 製品特性 シュリンクディスクは、機械的なシュリンクフィットを実現するための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、テーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトに固定されます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力が必要でした。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 用途は無限大 - RINGFEDER® Shrink Disc Connectは、あらゆる種類のハブをシャフトや車軸に固定するのに適しています。従来のシュリンクフィット、キー、ポリゴン接続、スプラインシャフトなどを置き換えることができます。S
