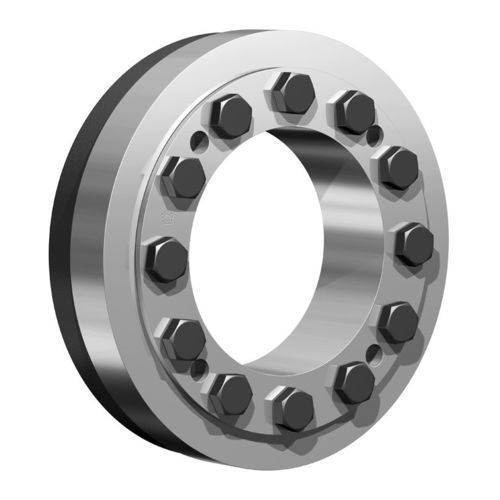

シュリンクディスク軸継手 RfN 4161

ギアディスク形トランスミッション用

標準シリーズ：最も一般的なシリーズで、ほとんどの用途で使用されています。高い透過率を実現し、ネジの締め付けトルクを変えることで、シュリンクディスクを設計仕様に適合させることができます。 製品特性 シュリンクディスクは、機械的なシュリンクフィットを実現するための最新の方法です。シュリンクディスクは、テーパーボアを持つ1つまたは2つのスラストリングと、それに対応するテーパーインナーリングで構成されています。ロックボルトを締め付けると、スラストリングが引き寄せられ、インナーリングが圧縮され、ハブの外側に圧力がかかり、シャフトにクランプされます。ハブの周囲に配置されるため、荷重を伝達するインターフェースは1つだけとなり、シュリンクディスク方式には、高速用途に適した非常に同心でバランスのとれた接続が可能であるなどの明確な利点があります。従来のシュリンクフィットは、複雑な計算や厳しい加工公差、繊細な表面仕上げが必要で、取り付けや取り外しにかなりの労力を要しました。シュリンクディスク接続は、これらの欠点がなく、交互のねじり応力に対する疲労強度に関しても、他のどの通常の接続方法よりも優れています。 用途は無限大 - RINGFEDER® Shrink Disc Connectは、あらゆる種類のハブをシャフトや車軸に固定するのに適しています。従来のシュリンクフィット、キー、ポリゴン接続、スプラインシャフトなどを置き換えることができます。そのため、コグホイールやスプロケット、レバー、リフター、カムディスク、プーリーやブレーキディスク、バランスホイール、カップリング、スリップオンギア機構、フランジ、プーリーホイール、ローターなどを確実に取り付けることができます。
