ブロック装置軸継手 RfN 7515
ギアトランスミッション用軸用

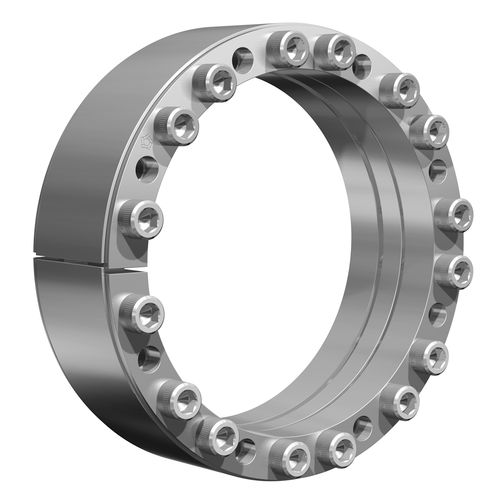

ブロック装置軸継手 - RfN 7515 - RINGFEDER POWER TRANSMISSION GMBH - ギア / トランスミッション用 / 軸用
ブロック装置軸継手 - RfN 7515 - RINGFEDER POWER TRANSMISSION GMBH - ギア / トランスミッション用 / 軸用
ブロック装置軸継手 - RfN 7515 - RINGFEDER POWER TRANSMISSION GMBH - ギア / トランスミッション用 / 軸用 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

タイプ
ブロック装置, ギア
応用
トランスミッション用, 軸用
その他の特徴
トルク測定機能付
固定
フランジ取り付け
トルク

最大: 1,300,152 Nm
(958,942.9035 ft.lb)

最少: 4,299 Nm
(3,170.7797 ft.lb)

詳細

特に曲げモーメントを伝達するために設計された3つのパーツからなるロッキングアセンブリは、ロッキングアセンブリ自体の応力を低減しています。サイズは60mmから640mmまであります。 製品特性 トルク、軸力、曲げモーメントを伝達するために最適化された精密ロッキングアセンブリで、クランプされたピースの真の走行に特別な要件があります。 特別な機能 - 1ロックアセンブリRfN 7515は、トルクと軸力と曲げ荷重を伝達することができます長いとフラットコーンを介して。取り付けの際、ロッキングアセンブリとハブからわずかな軸方向の移動が発生します。 曲げモーメントとラジアル荷重 - 複合荷重を伝達することができます(当社技術部門にお問い合わせください)。 優れたセンタリング能力 - 比較的幅の広い設計で。 用途例 ベルトドラム ギアホイール ロッキングアッセンブリーの取り付け T、Fax、pW、pNの値は、給油状態で取り付けられたロッキングアッセンブリーに適用されます。 表面仕上げ シャフトとハブボアの場合 Ra ≤ 1,6 μm 公差 以下の取り付け公差を推奨します。 シャフト:h8、ハブH8

---
