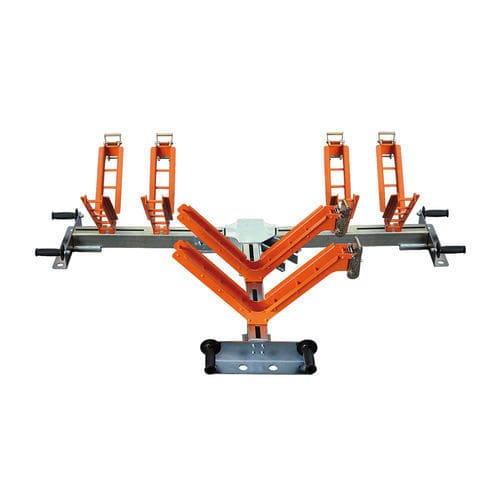

手動溶接用ポジショナー ALIGNER 125 – 500

リニア3軸

ALIGNER 125 - 500は、Ø 125 mm～500 mmの電融パイプのアライメントとサポートに不可欠なプロフェッショナルツールです。 アライナーは全体がスチール製で、中央の調整可能なジョイントと軸に固定されたパイプ固定クランプが特徴です。 アジャスタブル・ジョイントは、45°、90°、「インライン」、T字溶接など、あらかじめ設定された角度で溶接できるよう、4つの異なる作業位置に設定できます。 軸にはV字型クランプが配置され、パイプ固定ベルトが装備されています。このシステムは、パイプをクランプに固定すると同時に、センタリング装置としても機能します。 各軸には2つのガイドがあり、その上をクランプがスライドします。 実用的なサイドハンドルにより、溶接作業中や準備中の移動や位置決めの際に、簡単にグリップを握ることができます。 アライナーには2つの構成があります：2軸と3軸（T継手溶接用）です。 標準構成 - アライナー、クランプ4個、サービススパナ
