ボール状軸受

垂直方向軸方向アンギュラコンタクト

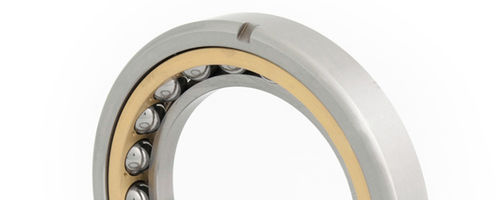

4点接触玉軸受は、単列アンギュラ玉軸受で、両方向に作用するスラスト荷重に対応するように設計された軌道面を備えています。同時に、アキシャル荷重に比例してラジアル荷重の一部を支持することができます。複列玉軸受に比べ、アキシャル方向のスペースが少なくてすみます。通常、両方向のスラスト荷重を受ける単列4点接触玉軸受は、もう1つの純ラジアル軸受と一緒に取り付けられます。この場合、4点接触玉軸受はハウジングにラジアルクリアランスを設けて取り付けられ、純粋なスラスト軸受として機能する。 タイプQ 外輪が円周方向に分割された2ピース構造 一体型内輪 内輪にガイドされた一体型真鍮製機械加工保持器 (MB) 主にアキシャル荷重を支持する 2つの位置決め溝 (N2) QJ型 一体型外輪 円周方向に分割された2ピースの内輪 外輪にガイドされた真鍮削り出しの一体型ケージ (MA) 主にアキシャル荷重を支持する 2つの位置決め溝 (N2)
