インクリメンタルリニアエンコ—ダ RLC2IC

磁気13ビットRS-422

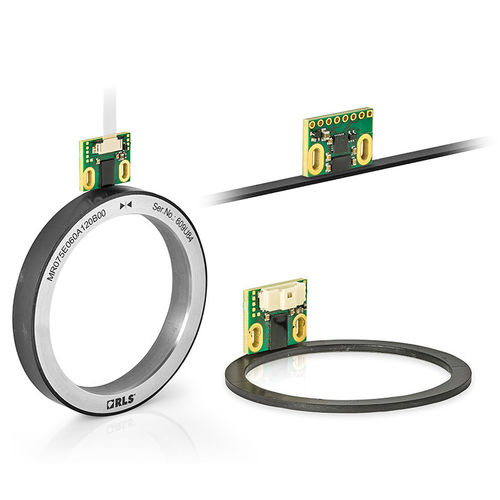

RLC2IC は、PCB センサーと磁気スケール/リングで構成される、基板タイプのインクリメンタルエンコーダシステムです。位置決め制御ループフィードバックのコンポーネントとして、省スペースでモーションコントロールに組み込めるよう設計されています。 極長 2mm で等間隔に磁化されたスケールと組み合わせて使用し、リングの径方向または軸方向の読取りに対応しています。 機能 双方向リファレンスマークを固有の出力箇所か周期出力から選択可能 ロータリシステムでの最高分解能 622,592cpr (76 極のリング) メリット 超小型設計 高速動作 RoHS 準拠 製品データ システム エンコーダタイプ インクリメンタル 読取りタイプ リニア, ロータリ, 径方向, 軸方向 繰り返し精度 分解能レベル (同一方向動作時) ヒステリシス <2µm (取付け高さ 0.2mm 以下) 磁極ピッチ 2mm Max. interpolation factor 8,192 磁気スケールの最大長 50m 電気 供給電圧 5V±0.25V (リードヘッド電圧) 電流消費 < 30mA 機械 質量 RLC リードヘッド 1.25g、MS05 磁気スケール 30g/m。径方向/軸方向リングについては、磁気リングのデータシート参照 環境 RoHS EU 指令 2002/95/EC 準拠 衝撃 (11ms) 300m/s2 (IEC 60068-2-27)
