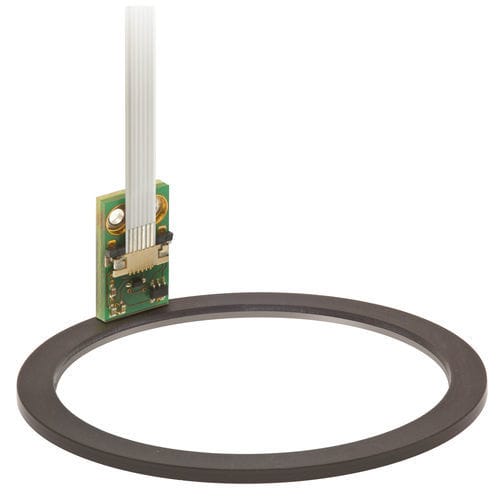

インクリメンタルリニアエンコ—ダ RLB

磁気13ビットIEC

RLB は、PCB センサーと磁気スケール/リングで構成される、基板タイプのインクリメンタルエンコーダシステムです。位置決め制御ループフィードバックのコンポーネントとして、省スペースでモーションコントロールに組み込めるよう設計されています。 機能 インクリメンタル矩形波 TTL 出力信号 A、B、Z 双方向の周期リファレンスマーク 分解能 0.244µm 以上 メリット 超小型設計 高速動作 フレキシブルフラットケーブルで接続 RoHS 準拠 製品データ システム エンコーダタイプ インクリメンタル 読取りタイプ リニア, ロータリ, 径方向, 軸方向 出力 インクリメンタル 精度 ±40µm 磁気スケールの精度等級 ±40µm 繰り返し精度 < 1 μm ヒステリシス <3µm (取付け高さ 0.3mm 時) 磁極ピッチ 2mm Max. interpolation factor 8,192 磁気スケールの最大長 50m 電気 供給電圧 5V±0.25V (リードヘッド電圧) 電流消費 < 20 mA 接続 JST 06FKZ-SM1 出力 インクリメンタル 機械 質量 0.46 g 環境 衝撃 (6 ms) 300 m/s2 (IEC 60068-2-27) 振動 (55Hz～2000Hz) 300m/s2 (IEC 60068-2-6)
