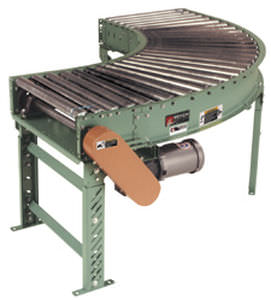

駆動ローラコンベヤー 138LRC

横型カーブ状輸送用

踏面のローラー: 1.9 " 1-3/8 " dia. X 16 gaへのdia。 先を細くされたローラー、モデル138T; 1-3/8 " dia. X 18 ga。、5/16の"ジンクスとのモデル138G、電流を通されたまっすぐなタンジェントのローラー。 ローラーは集中する: 1-9/16 "単位の中の半径で測定した。 圧力束: 上部の踏面のローラーにドライブベルト圧力を提供する。 ベルト付け: 「B」セクションVベルト。 巻き取り装置: ベルトテンションを維持する平らなアイドラー束が付いているネジ式調節可能なsheave。 タンジェント: 12の" 90度の単位の両端; 18の" 45度の単位の両端。 ベッド: 6 " x 1-1/2 " x12 ga。 形作られた鋼鉄チャネルフレーム。 軸受け: 端シャフトは油を差される精密、頑丈鋳鉄ハウジングが付いているボールベアリングの単位によって支えられる。 ローラーの鎖: ドライブシャフトは第50鎖によって運転される。 床は支える: 任意 モータードライブ: 1/3 HP、230/460/3、60は、ODPベッドの下でカーブの切込み端に取付けられる直角ギヤモーター循環する。 ドライブ位置: カーブの外ににあるドライブ。 左手のタンジェントの長さ、右のタンジェントの長さおよびドライブ位置(「左手ドライブ」か「右ドライブ」)を指定しなさい。 注: カーブの外ににある基準点と定められるドライブ手。 運転されるモデル奴隷のために(より少ないドライブ)、ドライブシャフトの位置を指定しなさい。 容量: 300のlb。 合計は生きている負荷を配った。 速度: 一定した60 FPM。
