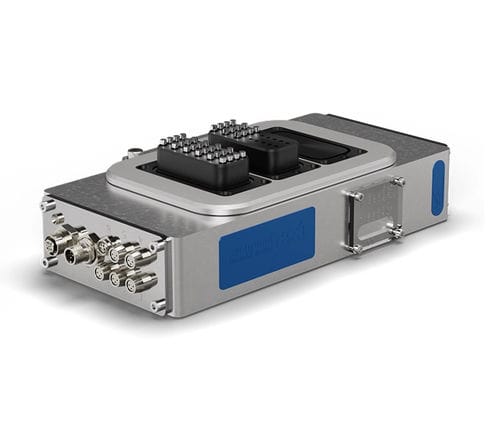

ProfiNetインターフェース モジュール P7501-012

電源ロボット用ツールチェンジャー用

Moduflexシリーズのツールチェンジャーとツールアタッチメントは、RSPが特許を取得した安全ソリューションであり、内部安全監視機能を備えているため、自動車産業に非常に適しています。 RSPセーフティモジュールは、制御信号と電力の伝達を内蔵セーフティユニットと組み合わせます。さまざまなロボットアプリケーション用に設計されており、多数のロボットと接続に使用できます。このセーフティモジュールを使用すると、ロボットコントローラからの制御信号とは無関係に、ツールチェンジャーが空でない限り、あるいはツールアタッチメント（TA）付きツールチェンジャー（TC）がツールスタンドに安全にドッキングされていない限り、ツールチェンジャーは開きません。 コネクタ 1 M12 Dコード、メス C1信号合計 4（2ペア） C1信号専用 4（2ペア） 使用可能なC1信号 4（2ペア） コネクター2 スリオコンパクト26P、雄 C2タイプ 24V供給、信号 C2 定格電流 2A（7信号）、4A（24V供給） C2 定格電圧 24V（24V供給）、40V（7信号） C2 信号合計 11 + PE 専用C2信号 2x24V、2x0V + PE 利用可能なC2信号 2x24V、2x0V + PE + 7 コネクター3 M23 17P、雄 C3タイプ リゾルバ C3信号合計 6（3シールドツイストペア） 使用可能なC3信号 6（3シールドツイストペア） コネクター4 M23電源、オスネジ、8ピン C4タイプ 電源 C4 定格電流 4x5A、4x15A C4 定格電圧 4x300V、4x600V C4信号合計 8 使用可能なC4信号 8 重量 2.6kg｜5.7ポンド 使用温度 +10 ° C - +50 ° C | 50 ° F - 120 ° F IPクラス IP 54（ドッキング状態）
