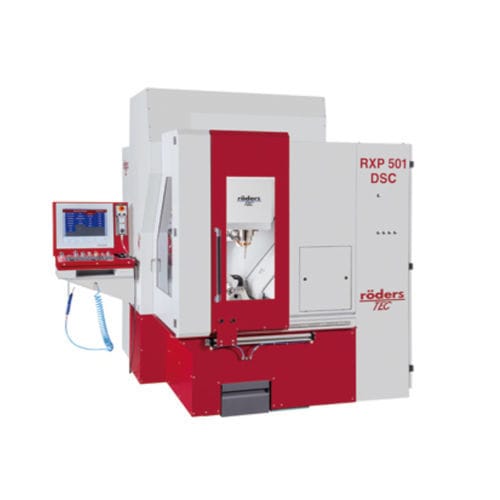

5軸マシニングセンタ RXP501DSC 縦型HSK-E4035ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40
- ツールステーション数
- 35ツール
- X軸移動距離
500 mm
(19.69 in)- Y軸移動距離
500 mm
(19.69 in)- Z軸移動距離
300 mm
(11.81 in)- 回転速度
42,000 rpm
(263,894 rad.min-1)- 出力
14 kW
(19.03 hp)- X軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39 in/s)- Y軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39 in/s)- Z軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 60,000 mm/min
(39 in/s)- 最大テーブル積載量
30 kg
(66 lb)- 総重量
7 t
(7.72 us ton)- 全長
2,450 mm
(96.5 in)- 全幅
2,800 mm
(110.2 in)- 全高
2,520 mm
(99.2 in)
詳細
RXP501DSと比較してC軸がより偏心している。
大きな旋回角度のワークへのアクセス性が向上
旋回軸に2つ目のベアリングを使用
高い剛性を保証
C軸の破損がない
高い剛性と質量イナーシャの最適なレイアウトにより、非常に効率的。
高い安定性と精度を実現するC軸の2面サポート
全軸に高解像度光学式エンコーダを搭載
磨耗のない強力なダイレクトドライブを全軸に搭載
長時間の加工でも高精度を実現するローダース社独自の5軸ジオメトリー補正機能
機械要素の精密な温度制御
ダイナミックデカップリングのため、旋回方向はX軸と直角に配置
加工エリアのすぐ近くに窓があり、2方向から見ることができます。
異なるパレットシステム用のチャックをCテーブルに統合可能
---
