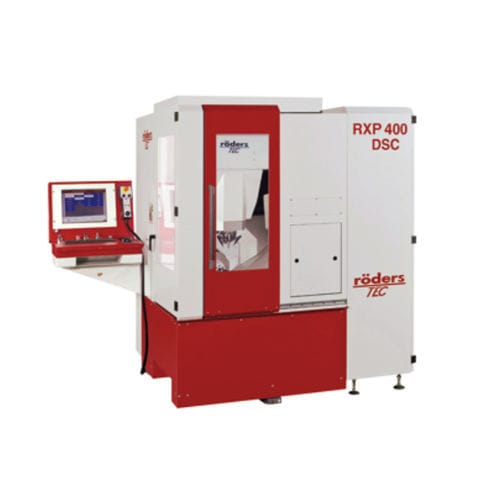

5軸マシニングセンタ RXP400DSC縦型HSK-E32HSK-E 25
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E32, HSK-E 25
- ツールステーション数
- 40ツール, 16ツール, 70ツール
- 応用
- 型用, 小部品製造
- その他の特徴
- 高精度, マイクロマシニング用
- X軸移動距離
310 mm
(12.2 in)- Y軸移動距離
294 mm
(11.57 in)- Z軸移動距離
210 mm
(8.27 in)- 回転速度
40,000 rpm, 50,000 rpm
(251,327 rad.min-1, 314,159 rad.min-1)- X軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 42,000 mm/min
(28 in/s)- Y軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 42,000 mm/min
(28 in/s)- Z軸の移動速度
最少: 0 mm/min
(0 in/s)最大: 42,000 mm/min
(28 in/s)- 最大テーブル積載量
15 kg
(33 lb)- 総重量
3.2 t
(3.53 us ton)- 全長
1,930 mm
(76 in)- 全幅
2,515 mm
(99 in)- 全高
2,170 mm
(85.4 in)
詳細
135°までの大きな旋回範囲
高精度の微細加工
電極、小型金型、時計など
高い剛性と質量慣性の最適なレイアウトにより非常に効率的
C軸の両面サポートによる高い安定性と精度
全軸高分解能光学式エンコーダー
全軸に摩耗のない強力なダイレクトドライブ
長時間の加工でも高精度を維持するローダース独自の5軸ジオメトリー補正機能
機械要素の精密な温度制御
ダイナミックデカップリングのため、旋回方向はX軸と直角方向
加工エリアのすぐ近く、2方向から見える窓
異なるパレットシステム用のチャックをCテーブルに統合可能
---
