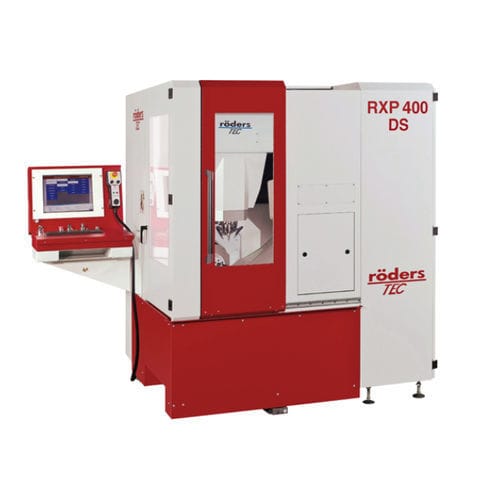

5軸マシニングセンタ RXP400DS
縦型HSK-E32HSK-E 25

5軸マシニングセンタ
5軸マシニングセンタ
5軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
スピンドル
HSK-E32, HSK-E 25
ツールステーション数
40ツール, 16ツール, 70ツール
応用
金型工業用, 小部品製造
その他の特徴
高精度, マイクロマシニング用
X軸移動距離

310 mm
(12.2 in)

Y軸移動距離

294 mm
(11.57 in)

Z軸移動距離

210 mm
(8.27 in)

回転速度

40,000 rpm, 50,000 rpm
(251,327 rad.min-1, 314,159 rad.min-1)

X軸の移動速度

最大: 42,000 mm/min
(28 in/s)

最少: 0 mm/min
(0 in/s)

Y軸の移動速度

最大: 42,000 mm/min
(28 in/s)

最少: 0 mm/min
(0 in/s)

Z軸の移動速度

最大: 42,000 mm/min
(28 in/s)

最少: 0 mm/min
(0 in/s)

最大テーブル積載量

15 kg
(33 lb)

総重量

3.2 t
(3.53 us ton)

全長

1,930 mm
(76 in)

全幅

2,515 mm
(99 in)

全高

2,080 mm
(81.9 in)

詳細

高精度の微細加工 あらゆる素材に対応 電極、小型金型、時計など 高い剛性と質量慣性の最適なレイアウトにより非常に効率的 C軸の両面サポートによる高い安定性と精度 全軸高分解能光学式エンコーダー 全軸に摩耗のない強力なダイレクトドライブ 長時間の加工でも高精度を維持するローダース独自の5軸ジオメトリー補正機能 機械要素の精密な温度制御 ダイナミックデカップリングのため、旋回方向はX軸と直角方向 加工エリアのすぐ近く、2方向から見える窓 異なるパレットシステム用のチャックをCテーブルに統合可能 ストロークポジションダウンロード RXP400DS - 472 kB

---
