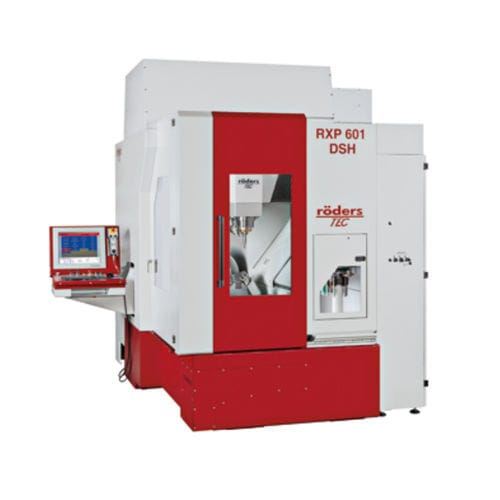

5軸マシニングセンタ RXP601DSH縦型HSK-E50ダイレクトドライブ
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E50
- その他の特徴
- ダイレクトドライブ, 高精度
- X軸移動距離
540 mm
(21.26 in)- Y軸移動距離
635 mm
(25 in)- Z軸移動距離
400 mm
(15.75 in)- 回転速度
36,000 rpm
(226,195 rad.min-1)- 出力
15 kW
(20.39 hp)- X軸の移動速度
最大: 60,000 mm/min
(39 in/s)最少: 0 mm/min
(0 in/s)- Y軸の移動速度
最大: 60,000 mm/min
(39 in/s)最少: 0 mm/min
(0 in/s)- Z軸の移動速度
最大: 60,000 mm/min
(39 in/s)最少: 0 mm/min
(0 in/s)- 最大テーブル積載量
200 kg
(441 lb)- 総重量
10.2 t
(11.24 us ton)- 全長
2,950 mm
(116.1 in)- 全幅
2,950 mm
(116.1 in)- 全高
3,070 mm, 3,210 mm
(120.9 in, 126.4 in)
詳細
回転軸にも非常に強力なダイレクトドライブを採用し、最高のダイナミクスを実現
ローダー社の特殊な形状補正により高精度を実現
RXP601DSに比べ、高さと直径の最大ワークサイズが大幅に拡大
高い剛性と質量イナーシャの最適なレイアウトによる高い効率性
C軸の2面支持により高い安定性と精度を実現
最大7トンの荷重に対応するカウンターベアリング
全軸に高解像度光学式エンコーダを搭載
強力で磨耗のないダイレクトドライブ（全軸
長時間の加工でも高精度を実現するローダース社独自の5軸ジオメトリー補正機能
機械部品の精密な温度制御
ダイナミックデカップリングのため、旋回方向はX軸と直角に配置
加工エリアのすぐ近くに窓があり、2方向から見ることができます。
異なるパレットシステム用のチャックをCテーブルに統合可能
---
