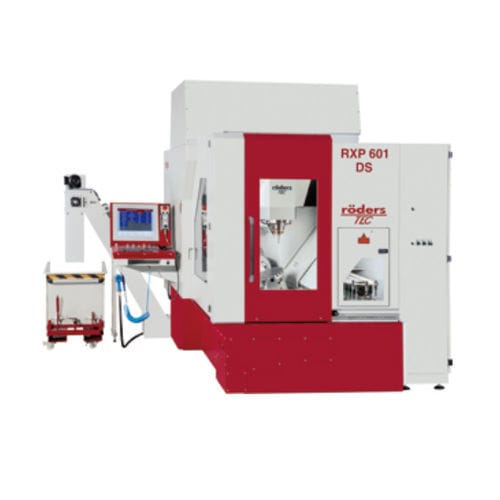

5軸マシニングセンタ RXP601DS 縦型HSK-E50ダイレクトドライブ
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E50
- その他の特徴
- ダイレクトドライブ, 高出力, 高精度
- X軸移動距離
520 mm
(20.47 in)- Y軸移動距離
635 mm
(25 in)- Z軸移動距離
400 mm
(15.75 in)- 回転速度
36,000 rpm
(226,195 rad.min-1)- 出力
15 kW
(20.39 hp)- 最大テーブル積載量
100 kg
(220 lb)- 総重量
9.7 t
(10.69 us ton)- 全長
2,950 mm
(116.1 in)- 全幅
2,900 mm
(114.2 in)- 全高
2,820 mm, 2,960 mm
(111 in, 116.5 in)
詳細
回転軸にも非常に強力なダイレクトドライブを採用し、最高のダイナミクスを実現
ローダース社の特殊な形状補正による高精度
UPC Erowaを含む標準的なチャックを組み込むことが可能
輸送用の標準的なコンテナに収まる機械
高い剛性と質量イナーシャの最適なレイアウトによる高い効率性
C軸の2面支持による高い安定性と精度
最大4トンの荷重に対応するカウンターベアリング
全軸に高解像度光学式エンコーダを搭載
強力で磨耗のないダイレクトドライブ（全軸
長時間の加工でも高精度を実現するローダース社独自の5軸ジオメトリー補正機能
機械部品の精密な温度制御
ダイナミックデカップリングのため、旋回方向はX軸と直角に配置
加工エリアのすぐ近くに窓があり、2方向から見ることができます。
異なるパレットシステム用のチャックをCテーブルに統合可能
長年の実績を誇る「ボウル」型デザインの回転・旋回軸用マシンテーブル
---
