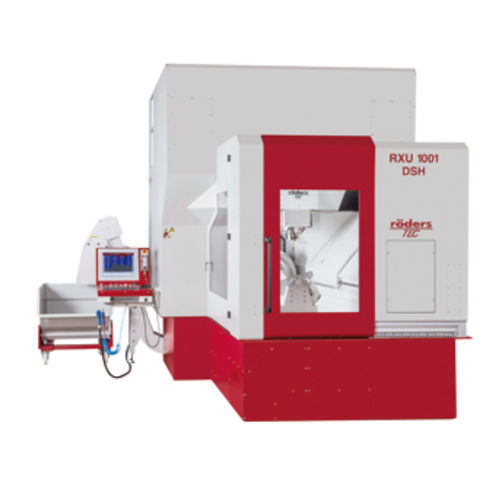

5軸マシニングセンタ RXU1001DSH
縦型HSK A-6324ツールステーション

5軸マシニングセンタ
5軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
縦型
スピンドル
HSK A-63
ツールステーション数
24ツールステーション, 40ツール
関連機能
製粉
その他の特徴
高剛性, 高精度
X軸移動距離

800 mm
(31.5 in)

Y軸移動距離

855 mm
(33.66 in)

Z軸移動距離

500 mm
(19.69 in)

回転速度

24,000 rpm
(150,796 rad.min-1)

X軸の移動速度

最少: 0 mm/min
(0 in/s)

最大: 60,000 mm/min
(39 in/s)

Y軸の移動速度

最少: 0 mm/min
(0 in/s)

最大: 60,000 mm/min
(39 in/s)

Z軸の移動速度

最少: 0 mm/min
(0 in/s)

最大: 60,000 mm/min
(39 in/s)

最大テーブル積載量

800 kg
(1,764 lb)

総重量

21 t
(23.15 us ton)

全長

4,814 mm
(189.5 in)

全幅

3,500 mm
(137.8 in)

全高

3,600 mm
(141.7 in)

詳細

QUADROGUIDE®による高い荒加工能力、ダイナミクス、精度 全軸ダイレクトドライブ ミーリングスピンドルは用途に応じて選択可能、最大101Nm(S1)まで対応可能 RXU1000DSHと比較して、X方向の移動量と最大ワーク径が増加し、C軸のオフセットが大きくなっています。 高剛性と質量慣性の最適なレイアウトにより、高効率を実現 C軸の2面支持による高い安定性と精度 最大7トンの荷重に対応するカウンターベアリング 全軸に高分解能光学式エンコーダ 全軸に磨耗のない強力なダイレクトドライブ 長時間の加工でも高精度を維持するローダース独自の5軸ジオメトリー補正機能 機械部品の精密な温度制御 ダイナミックデカップリングのため、旋回方向はX軸と直角方向 加工エリアのすぐ近く、2方向から見える窓 異なるパレットシステム用のチャックをCテーブルに統合可能

---
